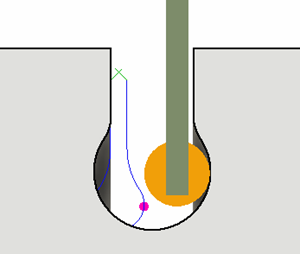

Generieren eines Drehen-Projektion-Werkzeugwegs
Klicken Sie im Werkzeugkasten des Arbeitsbereichs Fertigen auf Drehen > Drehen > Drehen - Projektion
.Das Dialogfeld Band wird geöffnet.
Klicken Sie auf der Registerkarte Werkzeug auf Auswählen, um ein Werkzeug auszuwählen. Wenn Sie kein zu verwendendes Werkzeug erstellt haben, wählen Sie im linken Bereich des Dialogfelds Werkzeugbibliothek ein Werkzeug aus der Fusion-Bibliothek, der Bibliothek Drehwerkzeuge, aus.
Wählen Sie in der Gruppe Werkzeugeinstellungen eine Option für Spindelrotation aus.
Vorwärts (im Uhrzeigersinn) und Rückwärts (gegen den Uhrzeigersinn) gelten relativ zur Hauptspindel, wenn Sie von hinter der Spannvorrichtung aus darauf blicken. Stellen Sie sicher, dass sich die Spindel in Richtung des Einsatzes auf dem Werkzeug dreht.

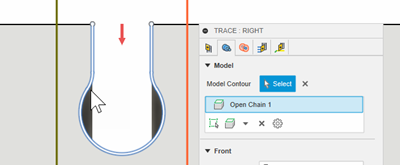

Anmerkung: Diese Einstellung ändert nur die Spindelrichtung und wirkt sich nicht auf die Werkzeugausrichtung aus. Bestätigen Sie die Simulationsergebnisse visuell, und überprüfen Sie die Spindel-M-Codes in der nachbearbeiteten Ausgabe, bevor Code auf einer CNC-Maschine ausgeführt wird.Wählen Sie auf der Registerkarte Geometrie eine Modellkontur aus dem Modell oder der Skizze aus, um den Werkzeugweg zu steuern.
Sie können den Werkzeugwegbereich in der Z-Achse mit einer vorderen und einer hinteren Begrenzung begrenzen. Sie können den ausgewählten Modus Vorderseite oder Modus Rückseite erweitern, indem Sie einen Versatzwert eingeben.
Passen Sie auf der Registerkarte Radien den in X zu bearbeitenden Bereich an. Legen Sie den Startpunkt eines Schnitts auf dem Außenradius und den Endpunkt eines Schnitts auf dem Innenradius fest.
Wählen Sie auf der Registerkarte Durchgänge im Dropdown-Menü Seitliche Kompensation eine Option aus, um zu bestimmen, welche Seite der Modellkontur bearbeitet werden soll.
Optionale Schritte:
- Um eine sicherere Rückzugsbewegung entlang der Kontur durchzuführen, aktivieren Sie das Kontrollkästchen Rückzug auf Kurve.
- Um feste Richtungen für Anfahrtsbewegungen zu erhalten, wenn Seitliche Kompensation nicht auf Mitte eingestellt ist, wählen Sie auf der Registerkarte Verknüpfungen die Option Feste Ein-/Ausfahrrichtung verwenden aus.
- Um mit der hinteren Kante eines Nutwerkzeugs zu schneiden, können Sie die Werkzeugbreite kompensieren und die hintere Kante auf Kollisionen mit dem Modell überprüfen, indem Sie das Kontrollkästchen Kompensation für Werkzeugbreite aktivieren.
Klicken Sie auf OK.
