Konfigurationsarbeitsabläufe

Nachdem Sie Konfigurationen in Fusion erstellt haben, können Sie diese in verschiedenen Arbeitsabläufen in anderen Arbeitsbereichen innerhalb der konfigurierten Konstruktion und in anderen Konstruktionsdokumenten verwenden.

Konstruktionsarbeitsabläufe

Im Arbeitsbereich Konstruktion haben Sie folgende Möglichkeiten:

• Fügen Sie eine Konfiguration als konfigurierte Komponente in ein anderes Konstruktionsdokument ein.
  • Konfigurieren Sie das Einfügeelement einer konfigurierten Komponente, um verschiedene Konfigurationen als Quelle zu verwenden und konfigurierbare Baugruppen zu erstellen.
  • Verwenden Sie die Baugruppenwerkzeuge im Arbeitsbereich Konstruktion, um eine konfigurierte Komponente relativ zu Montagegestellen, Spannmitteln oder Spannvorrichtungen zu positionieren.
• Leiten Sie Komponenten oder Objekte aus einer Konfiguration in ein anderes Konstruktionsdokument ab.
  • Konfigurieren Sie die Unterdrückung eines konfigurierten Ableitungselements.
  • Verwenden Sie die Modellierungswerkzeuge im Arbeitsbereich Konstruktion, um abgeleitete Geometrie aus einer Konfiguration für die Simulation oder Fertigung vorzubereiten.

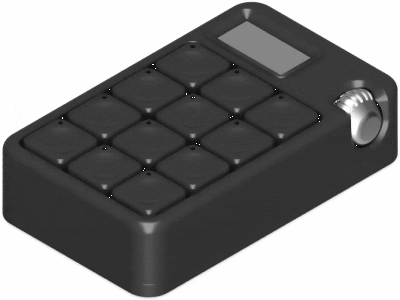

Rendern-Arbeitsabläufe

Im Arbeitsbereich Rendern in einer konfigurierten Konstruktion haben Sie folgende Möglichkeiten:

• Aktivieren Sie eine beliebige Konfiguration, die in der Konfigurationstabelle definiert ist.
• Erstellen Sie gerenderte Bilder der einzelnen Konfigurationen.

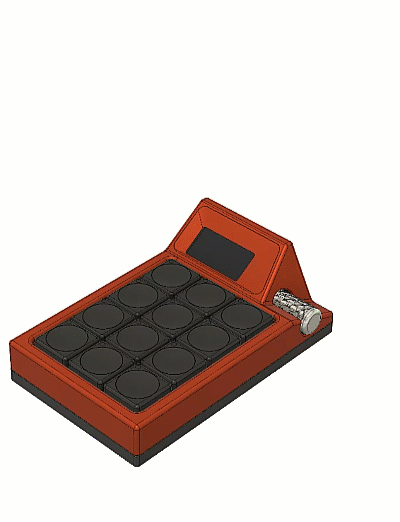

Animations-Arbeitsabläufe

Im Arbeitsbereich Animation in einer konfigurierten Konstruktion haben Sie folgende Möglichkeiten:

• Aktivieren Sie eine beliebige Konfiguration, die in der Konfigurationstabelle definiert ist.

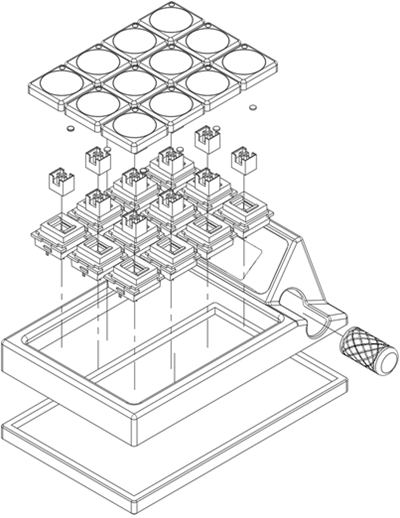

• Erstellen, beschriften und dokumentieren Sie Explosionsansichten und Animationen für jede Konfiguration.
• Erstellen Sie Zeichnungen mit Explosionsansicht aus Drehbuch-Animationen für jede Konfiguration.

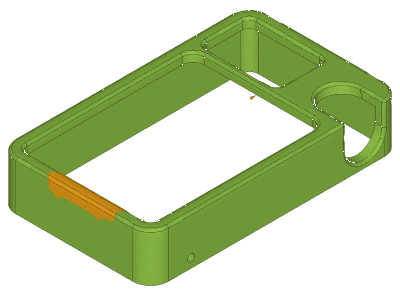

Simulationsarbeitsabläufe

Im Arbeitsbereich Simulation in einer konfigurierten Konstruktion haben Sie folgende Möglichkeiten:

• Aktivieren Sie eine beliebige Konfiguration, die in der Konfigurationstabelle definiert ist.
• Erstellen und lösen Sie Simulationsstudien für jede Konfiguration.
• Kopieren Sie Simulationsstudien von einer Konfiguration in eine andere.
• Vergleichen Sie Simulationsergebnisse aus verschiedenen Konfigurationen.

Generatives Design - Arbeitsabläufe

Im Arbeitsbereich Generatives Design in einer konfigurierten Konstruktion haben Sie folgende Möglichkeiten:

• Aktivieren Sie eine beliebige Konfiguration, die in der Konfigurationstabelle definiert ist.
• Erstellen und lösen Sie generative Designstudien für jede Konfiguration.
• Kopieren Sie generative Designstudien aus einer Konfiguration in eine andere.
• Vergleichen Sie Ergebnisse des generativen Designs aus verschiedenen Konfigurationen.

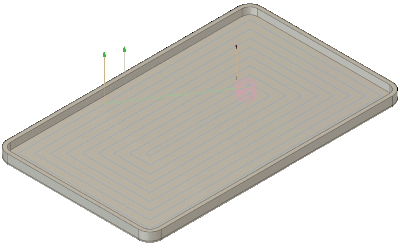

Fertigen-Arbeitsabläufe

Im Arbeitsbereich Fertigen in einer konfigurierten Konstruktion haben Sie folgende Möglichkeiten:

• Aktivieren Sie eine beliebige Konfiguration, die in der Konfigurationstabelle definiert ist.
• Erstellen Sie Setups, und generieren Sie Werkzeugwege für jede Fertigungsmethode der einzelnen Konfigurationen.
• Erstellen Sie Fertigungsmodelle für jede Konfiguration.

Im Arbeitsbereich Fertigen in einem separaten Konstruktionsdokument haben Sie folgende Möglichkeiten:

• Erstellen Sie Setups, und generieren Sie Werkzeugwege für jede Fertigungsmethode der einzelnen konfigurierten Komponenten, die in die Konstruktion eingefügt werden.
• Erstellen Sie Setups, und generieren Sie Werkzeugwege für jede Fertigungsmethode der einzelnen konfigurierten Ableitungselemente in der Konstruktion.

Zeichnungsarbeitsabläufe

In einer konfigurierten Konstruktion haben Sie folgende Möglichkeiten:

• Erstellen, bemaßen und beschriften Sie eine Zeichnung für:
  • eine einzelne Konfiguration.
  • zwei oder mehr Konfigurationen in separaten Plänen.
  • zwei oder mehr Konfigurationen im selben Plan.
  • eine tabellarische Zeichnung, die den vollständigen Satz an Konfigurationen mit einer Abruftabelle auf einem einzigen Plan darstellt.
• Verwenden Sie Konfiguration wechseln für folgende Vorgänge:
  • Wechseln Sie zwischen allen festgelegten Ansichten im gesamten Zeichnungsdokument, aktualisieren Sie Bemaßungen und Beschriftungen, und klicken Sie dann auf Speichern unter, um ähnliche Zeichnungen für jede Konfiguration zu erstellen.
  • Wechseln Sie zwischen einer einzelnen festgelegten Ansicht in einem duplizierten Plan.
  • Wechseln Sie zwischen einer einzelnen festgelegten Ansicht in einem Plan und den festgelegten Ansichten mehrerer Konfigurationen.

Fusion Manage-Arbeitsabläufe

Fusion Manage: Für Fusion Manage ist eine separate Lizenz erforderlich; es kann mit Fusion oder eigenständig verwendet werden. Mehr erfahren.

In einer Standardkonstruktion haben Sie folgende Möglichkeiten:

• Weisen Sie konfigurierten Komponenten und ihren externen Komponenten Artikelnummern zu.
• Verwalten Sie Freigaben und Änderungsaufträge für konfigurierte Komponenten und deren externe Komponenten.
