Anordnen von Bemaßungen

Erfahren Sie, wie Sie mit dem Werkzeug Bemaßungen anordnen Linear- oder Winkelbemaßungen im Arbeitsbereich Zeichnung in Fusion stapeln oder ausrichten.

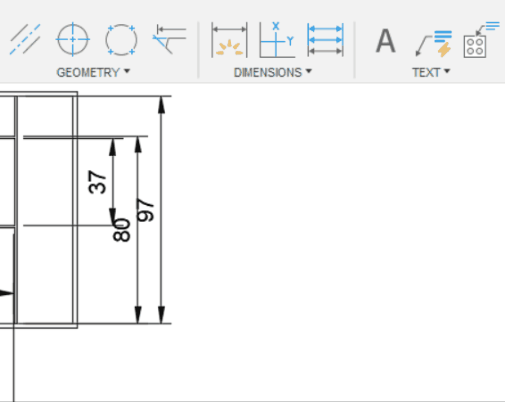

Bemaßungen stapeln

Passen Sie den Abstand zwischen Linear- oder Winkelbemaßungen an.

1. Wählen Sie im Werkzeugkasten Bemaßungen > Bemaßungen anordnen aus.

   Das Dialogfeld Bemaßungen anordnen wird angezeigt. Die Option Stapel ist vorgabemäßig ausgewählt.

2. Wählen Sie die Basisbemaßung, über bzw. unter der alle anderen Bemaßungen gestapelt werden sollen.

3. Wählen Sie alle anderen Bemaßungen aus, die Sie stapeln möchten.

4. Übernehmen Sie den vorgegebenen Abstand, oder geben Sie einen benutzerdefinierten Abstand zwischen den gestapelten Bemaßungen an.

5. Klicken Sie auf OK.

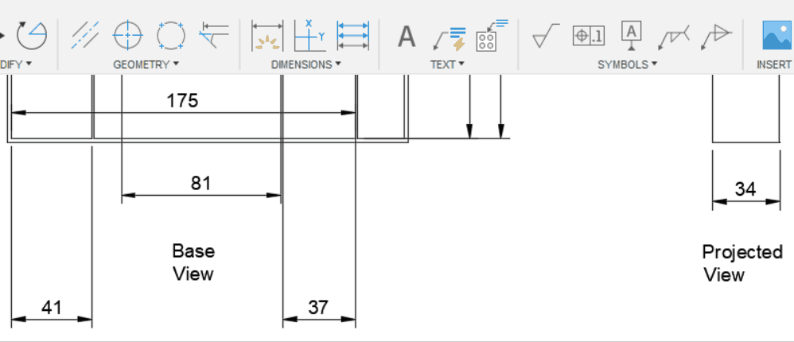

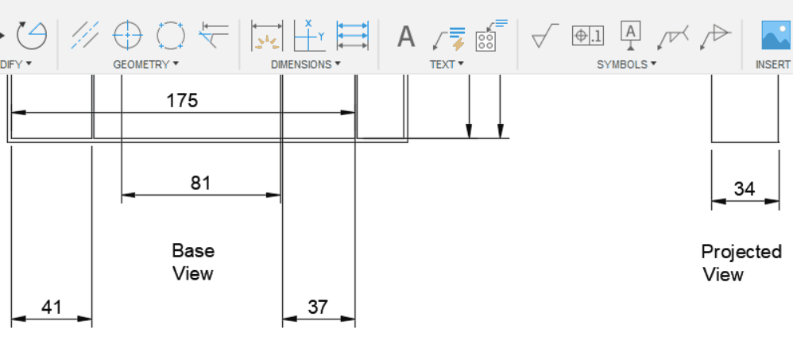

Bemaßungen ausrichten

Richten Sie Linear- oder Winkelbemaßungen in einer Ansicht und/oder über mehrere Ansichten aus.

1. Wählen Sie im Werkzeugkasten Bemaßungen > Bemaßungen anordnen aus.

   Das Dialogfeld Bemaßungen anordnen wird angezeigt. Die Option Stapel ist vorgabemäßig ausgewählt.

2. Wählen Sie die Option Ausrichten für den Typ aus.

3. Wählen Sie die Basisbemaßung aus, an der alle anderen Bemaßungen ausgerichtet werden.

4. Wählen Sie alle anderen Bemaßungen aus, die Sie ausrichten möchten.

5. Klicken Sie auf OK.
