Erstellen von Bemaßungen auf einem Plan

Erfahren Sie, wie Sie mit dem Werkzeug Bemaßung im Arbeitsbereich Zeichnung in Fusion mehrere Arten von Bemaßungen auf einem Plan erstellen.

1. Wählen Sie im Werkzeugkasten Bemaßung > Bemaßung aus.

2. Wählen Sie auf dem Plan Kanten, Punkte oder eine vorhandene Bemaßung aus.

   Je nach Auswahl wird der entsprechende Bemaßungstyp angezeigt:

   • Lineare Bemaßung
   • Ausgerichtete Bemaßung
   • Winkelbemaßung
   • Radiusbemaßung
   • Durchmesserbemaßung

3. Bewegen Sie den Mauszeiger, um die Bemaßung zu positionieren.

4. Klicken Sie, um die Bemaßung zu platzieren.

Die Bemaßung wird auf dem Plan angezeigt und mit der Geometrie verknüpft, die sie in der Zeichnungsansicht misst.

Tipps

• Wenn eine Bemaßung mit keinem Objekt in der Zeichnung verknüpft ist, wird die Markierung Beschriftungsüberwachung angezeigt. Um die Bemaßung erneut zu verknüpfen, klicken Sie auf die Markierung, wählen Sie Erneut verknüpfen, und klicken Sie dann auf die neuen Kanten oder Punkte zum erneuten Verknüpfen.

• Sie können die Einstellungen für alle Bemaßungen im Browser unter dem Knoten Dokumenteinstellungen bearbeiten.

• Doppelklicken Sie auf eine Bemaßung, um die einzelnen Eigenschaften zu bearbeiten.

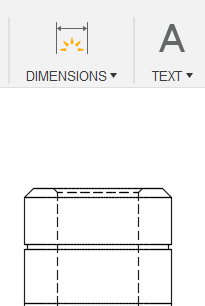

• Beim Erstellen einer Seitenansicht eines Zylinders oder einer Bohrung fügt das Werkzeug Bemaßung automatisch ein Durchmessersymbol zum Bemaßungswert hinzu, wenn Sie eine Kante auswählen, die einen Durchmesser darstellt.

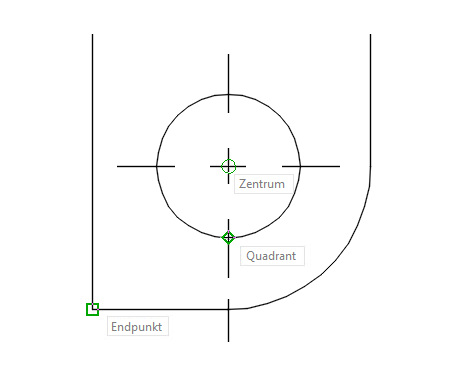

• Verwenden Sie den Objektfang, um sicherzustellen, dass die Bemaßungen den genauen Positionen zugeordnet werden.

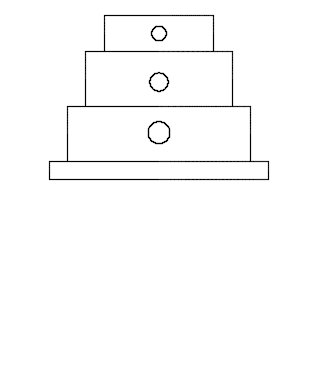

• Wenn Sie eine Bemaßung über einer anderen Bemaßung platzieren, wird die Bemaßung mit dem höheren Wert nach unten verschoben.
