Erstellen von minimalen und maximalen Bemaßungen von Kurven

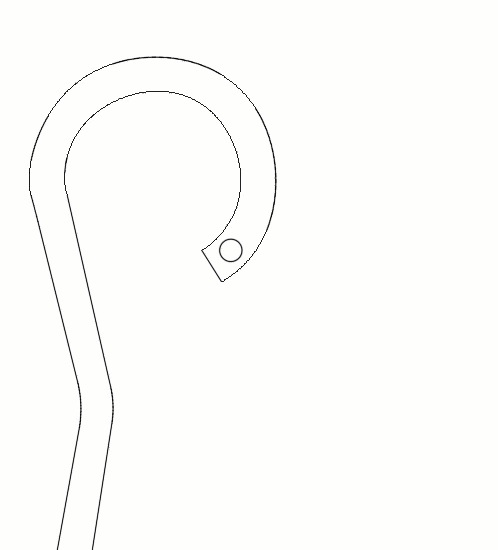

Erfahren Sie, wie Sie mit dem Werkzeug Min./max. Bemaßung der Kurve den minimalen oder maximalen Abstand von Kante zu Kurve oder Kurve zu Kurve im Arbeitsbereich Zeichnung von Fusion messen.

1. Wählen Sie im Werkzeugkasten Bemaßung > Min./max. Bemaßung der Kurve .
2. Wählen Sie auf dem Plan die erste Kante oder Kurve aus.
3. Wählen Sie die zweite Kante oder Kurve aus. Wählen Sie eine Kurve aus, wenn Sie im vorherigen Schritt eine Kante ausgewählt haben.
4. Bewegen Sie den Mauszeiger, um die Bemaßung zu positionieren;
5. Klicken Sie, um die Bemaßung auf dem Plan zu platzieren.

Die Bemaßung wird auf dem Plan angezeigt.
