Erstellen einer Bogenlängenbemaßung

Hier erfahren Sie, wie Sie mit dem Werkzeug Bogenlängenbemaßung im Arbeitsbereich Zeichnung in Fusion Bemaßungen erstellen, die den Abstand entlang eines Bogens auf einem Plan messen.

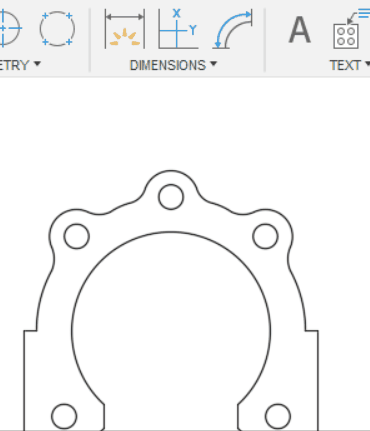

1. Wählen Sie im Werkzeugkasten Bemaßungen > Bogenlängenbemaßung .
2. Wählen Sie auf dem Plan einen Bogen aus.
3. Geben Sie die Position der Bogenlängenbemaßung an, oder klicken Sie mit der rechten Maustaste, um Voll-/Teilbogenlänge aus dem Kontextmenü auszuwählen
4. Optional: Wählen Sie einen anderen Bogen aus, und wiederholen Sie die oben beschriebenen Schritte.
5. Drücken Sie Enter, um das Werkzeug zu beenden.

Die Bemaßungen werden auf dem Plan angezeigt.

Tipps

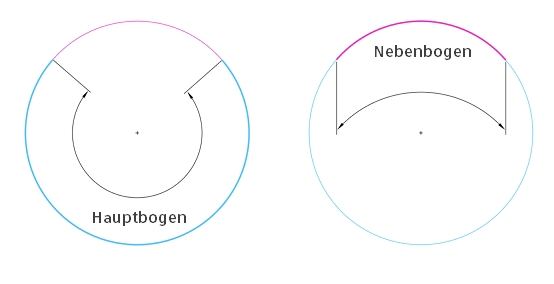

Sie können die Länge des Haupt-/Nebenbogens im selben Kreis/Bogen markieren. Sie können zwischen Haupt- und Nebenbogen wechseln, indem Sie den Cursor innerhalb oder außerhalb des Sektors des ausgewählten Kreises/Bogens bewegen.
