Platzhaltertabellen

Im Arbeitsbereich Zeichnung in Fusion können Sie mit dem Befehl Platzhalter für Tabelle eine Platzhaltertabelle in einer Zeichnungsvorlage erstellen.

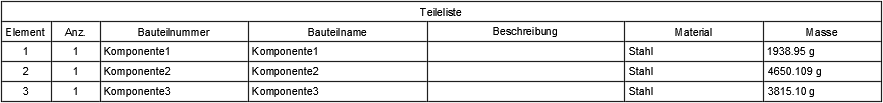

Eine Platzhaltertabelle ist eine Tabelle, die Sie auf einem Blatt in einer Zeichnungsvorlage platzieren und konfigurieren.

Wenn Sie eine Zeichnung aus der Zeichnungsvorlage erstellen, wird die Platzhaltertabelle in der neuen Zeichnung automatisch mit Informationen aus der referenzierten Konstruktionsbaugruppe ausgefüllt.

Sie können eine Platzhaltertabelle so konfigurieren, dass sie beliebige der folgenden Spalten enthält, und ihre Reihenfolge und Breite anpassen:

• Objekt
• Menge
• Bauteilnummer
• Bauteilname
• Beschreibung
• Material
• Masse

Sie können auch die Richtung des Tabelleninhalts steuern, sodass die Zeilen von oben nach unten oder von unten nach oben ausgefüllt werden.
