Zeichnungsvorlagen

Im Arbeitsbereich Zeichnung in Fusion können Sie Zeichnungsvorlagen erstellen, um konsistente Standards auf neue Zeichnungen anzuwenden, die Sie und Ihr Team erstellen. So sparen Sie später Zeit und Aufwand.

In einer Zeichnungsvorlage werden vorkonfigurierte benutzerdefinierte Schriftfelder, Rahmen, Dokumenteinstellungen, Pläne, Planeinstellungen, Platzhalteransichten, Einstellungen für automatische Mittellinien und Mittelpunktmarkierungen, Tabellenplatzhalter, Text und Bilder gespeichert.

Verwenden Sie eine Zeichnungsvorlage, damit Sie Ihre Zeichnungsvoreinstellungen nicht jedes Mal neu einrichten müssen, wenn Sie eine Zeichnung erstellen.

Wenn Sie eine Zeichnungsvorlage zum Erstellen einer Zeichnung verwenden, analysiert Fusion die referenzierte Konstruktion und führt automatisch folgende Schritte aus:

• Anwenden der benutzerdefinierten Dokumenteinstellungen
• Erstellt Pläne mit benutzerdefinierten Planeinstellungen, Schriftfeldern, Rahmen, Texten und Bildern
• Generiert Zeichnungsansichten für die Konstruktionsbaugruppe, in der Erstansichten und Platzhalteransichten platziert werden
• Generiert eine Teileliste für die Konstruktionsbaugruppe an der Stelle des Tabellenplatzhalters

Elemente einer Zeichnungsvorlage

Sie können die folgenden Elemente in einer Zeichnungsvorlage erstellen oder ändern:

1. Dokumenteinstellungen
2. Planeinstellungen
3. Pläne
4. Schriftfelder und Umgrenzungen
5. Platzhalter für die Erstansicht
6. Platzhalter für Projektionsansicht
7. Automatische Mittelpunktmarkierungen und Mittellinien
8. Platzhalter für Tabelle
9. Text
10. Bilder

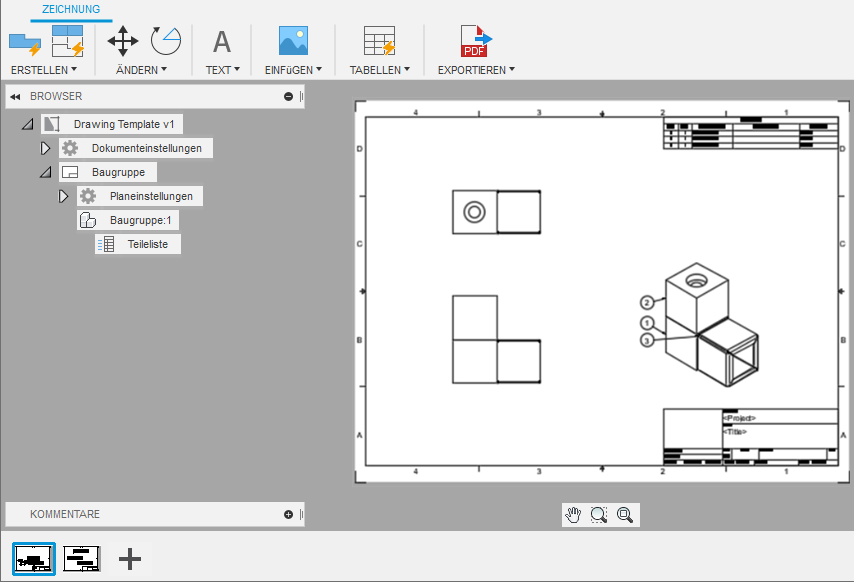

Kontextabhängige Umgebung Vorlage

Wenn Sie eine Zeichnungsvorlage erstellen oder eine vorhandene Zeichnungsvorlage bearbeiten, öffnen Sie die kontextabhängige Umgebung Vorlage.

Sie können Dokumenteinstellungen, Planeinstellungen, Blätter, Schriftfelder, Rahmen, Platzhalter für Erstansichten und Projektionsansichten, Platzhalter für Tabellen, Text und Bilder erstellen und ändern.

Nachdem Sie die Zeichnungsvorlage angepasst haben, können Sie sie in einem Projekt in der Gruppe Daten speichern.

Sie haben dann folgende Möglichkeiten:

• Wählen Sie die Zeichnungsvorlage im Dialogfeld Zeichnung erstellen aus, wenn Sie eine Zeichnung erstellen.
• Öffnen Sie die Zeichnungsvorlage, um sie zu ändern.
• Geben Sie die Zeichnungsvorlage für andere Teammitglieder frei.
