Im Arbeitsbereich Zeichnung in Fusion können Sie mit dem Befehl Platzhalter für Erstansicht eine Platzhalter-Erstansicht in einer Zeichnungsvorlage erstellen.

Platzhalter für die Erstansicht

Ein Platzhalter für die Erstansicht ist die erste Platzhalteransicht, die Sie auf einem Blatt in einer Zeichnungsvorlage platzieren. Sie können zusätzliche Platzhalter für Projektionsansichten aus einem Platzhalter für die Erstansicht generieren.

Wenn Sie eine Zeichnung aus der Zeichnungsvorlage erstellen, generiert der Platzhalter für die Erstansicht automatisch eine Erstansicht der referenzierten Konstruktionsbaugruppe in der neuen Zeichnung.

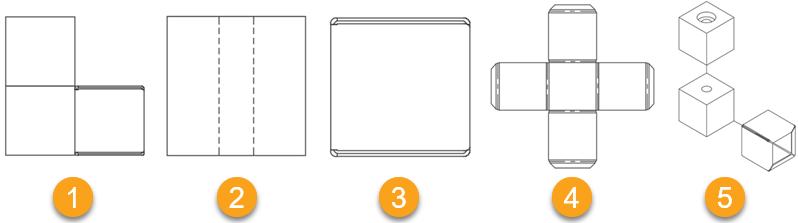

Es gibt fünf Platzhalterdarstellungen für die Erstansicht:

1. Baugruppe
2. Komponente
3. Gefaltete Komponente
4. Abwicklung
5. Drehbuch

Wenn Sie eine neue Zeichnungsvorlage erstellen, werden Sie von Fusion aufgefordert, einen Platzhalter für die Erstansicht zu platzieren. Nachdem Sie einen Platzhalter für die Erstansicht auf einem Plan platziert haben, können Sie weitere Platzhalter für die Projektionsansicht daraus erstellen.

Sie können zusätzliche Platzhalter für die Erstansicht mit unterschiedlichen Ansichtseigenschaften auf demselben Blatt oder auf zusätzlichen Blättern erstellen. Wenn Sie einen neuen Platzhalter für die Erstansicht erstellen, können Sie entweder eine neue Referenz erstellen oder sie einer vorhandenen Referenz in der Zeichnungsvorlage hinzufügen.

Wenn Sie eine neue Referenz erstellen, wird ein neuer Knoten im Browser angezeigt.

Wenn Sie den neuen Platzhalter für die Erstansicht einer vorhandenen Referenz hinzufügen, wird sie mit dem vorhandenen Referenzknoten im Browser verknüpft.

Platzhalter für Projektionsansicht

Im Arbeitsbereich Zeichnung in Fusion können Sie mit dem Befehl Platzhalter für Projektionsansicht zusätzliche Platzhalteransichten in einer Zeichnungsvorlage relativ zu einem Platzhalter für die Erstansicht erstellen.

Ein Platzhalter für eine Projektionsansicht ist eine Orthogonalansicht, die aus dem Platzhalter für die Erstansicht oder einem anderen Platzhalter für eine Projektionsansicht auf dem aktuellen Blatt in einer Zeichnungsvorlage generiert wird.

Wenn Sie eine Zeichnung aus der Zeichnungsvorlage erstellen, generieren die Platzhalter für die Projektionsansicht automatisch Projektionsansichten der referenzierten Konstruktionsbaugruppe in der neuen Zeichnung.

Ausrichtung

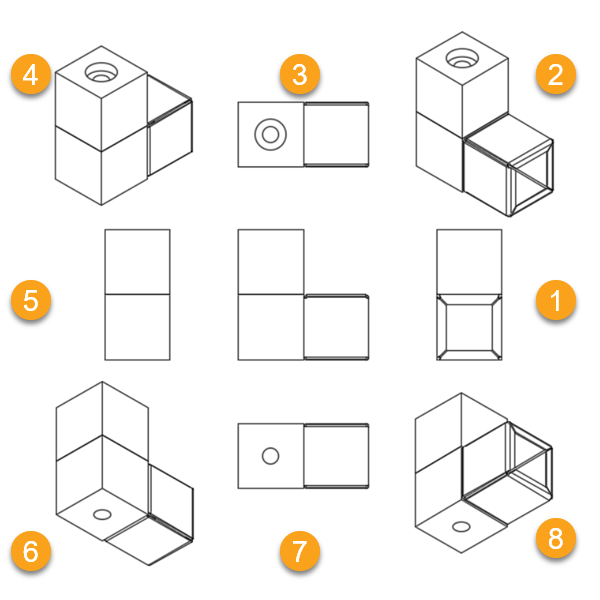

Sie können Platzhalter für Projektionsansichten in acht Ausrichtungen relativ zur übergeordneten Ansicht erstellen. Die Ausrichtung wird durch die Richtung bestimmt, in die Sie den Cursor ziehen, wenn Sie den Platzhalter für die Projektionsansicht erstellen.

	Ausrichtung	Ziehrichtung
1	Rechts	Rechts (0 Grad)
2	ISO-Ansicht NO	Rechts oben (45 Grad)
3	Oben	Oben (90 Grad)
4	ISO-Ansicht NW	Links oben (135 Grad)
5	Links	Links (180 Grad)
6	ISO-Ansicht SW	Links unten (225 Grad)
7	Unten	Unten (270 Grad)
8	ISO-Ansicht SO	Rechts unten (315 Grad)

Eigenschaften

Ein Platzhalter für eine Projektionsansicht behält eine über-/untergeordnete Beziehung mit der Platzhalteransicht bei, aus der er erstellt wurde. Ein Platzhalter für eine Projektionsansicht übernimmt als Vorgabe die Eigenschaften des Platzhalters für die Erstansicht.

Wenn Sie die Eigenschaften des Platzhalters für die Erstansicht ändern, ändern sich damit auch die Eigenschaften des Platzhalters der Projektionsansicht. Wenn Sie jedoch eine Eigenschaft eines Platzhalters für eine Projektionsansicht überschreiben und dann diese Eigenschaft im Platzhalter für die Erstansicht ändern, wird die Eigenschaft im Platzhalter für die Projektionsansicht nicht aktualisiert.
