Detailansichten

Im Arbeitsbereich Zeichnung in ** können Sie mit dem Befehl FusionDetailansicht** einen Teil einer Konstruktion vergrößern, um eine klarere, präzisere Beschriftung zu ermöglichen.

Eine Detailansicht ist eine Zeichnungsansicht, die einen bestimmten Teil einer anderen Zeichnungsansicht in größerem Maßstab zeigt.

Sie können eine Detailansicht aus jeder Erstansicht, Projektionsansicht oder Schnittansicht erstellen.

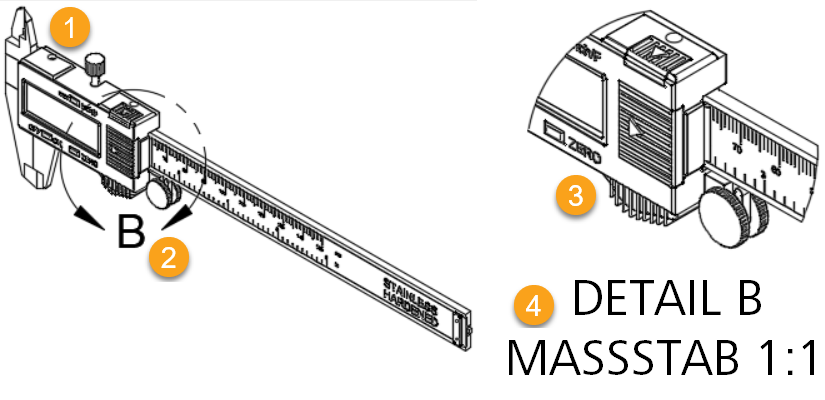

Elemente einer Detailansicht

1. Übergeordnete Ansicht: Die Zeichnungsansicht, aus der die Detailansicht erstellt wird.
2. Detailumgrenzung: Definiert die Umgrenzung, die das Detail enthält, und zeigt die Kennung für die Detailansicht an.
3. Detailansicht: Zeigt das vergrößerte Detail im von Ihnen gewünschten Maßstab an.
4. Detailansichtsbezeichnung: Zeigt den Namen, die Kennung und den Maßstab für die Detailansicht an.

Assoziativität

Wenn Sie die übergeordnete Ansicht verschieben, wird auch die Detailumgrenzung verschoben.

Wenn Sie die Detailumgrenzung anpassen, wird die Detailansicht automatisch aktualisiert.

Wenn Sie die Detailansicht löschen, werden die Detailumgrenzung und die Detailansichtsbezeichnung ebenfalls gelöscht.

Wenn Sie die Detailumgrenzung löschen, werden die Detailansicht und die Detailansichtsbezeichnung ebenfalls gelöscht.

Wenn Sie die Detailansichtsbezeichnung löschen, verbleiben die Detailansicht und die Detailumgrenzung auf dem Plan.
