Zeichnungsansichten

Im Arbeitsbereich Zeichnung in Fusion können Sie die Befehle in der Gruppe Erstellen im Werkzeugkasten verwenden, um Zeichnungsansichten auf Plänen zu platzieren und eine Konstruktion zu dokumentieren.

Eine Zeichnungsansicht ist ein Objekt, das eine 2D-Orthogonalprojektion einer 3D-Konstruktion darstellt.

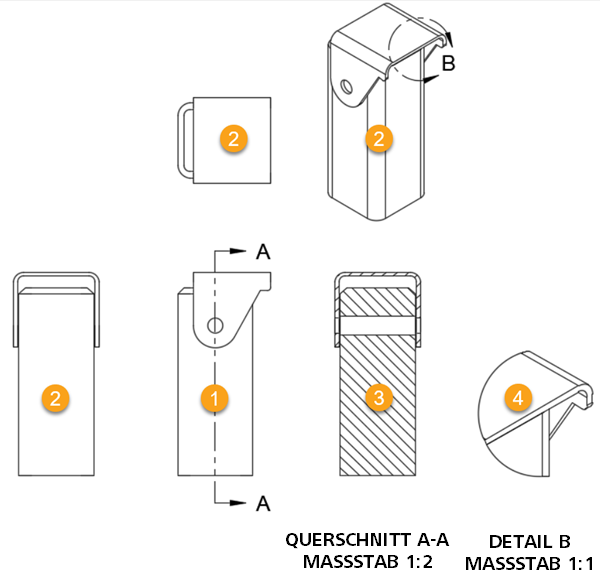

Es gibt vier Arten von Zeichnungsansichten:

1. Erstansicht: Die übergeordnete Ansicht, aus der weitere Ansichten generiert werden.
2. Projektionsansicht: Orthogonalansichten, die relativ zu einer übergeordneten Ansicht projiziert werden.
3. Schnittansicht: Eine Ansicht, die eine Konstruktionsbaugruppe entlang einer bestimmten Linie durchschneidet, um das Innere anzuzeigen.
4. Detailansicht: Eine vergrößerte Ansicht eines Teils einer anderen Zeichnungsansicht.

Darstellung und Kantensichtbarkeit

Sie können den Anzeigestil und den Maßstab sowie die Art und Weise bearbeiten, wie tangentiale Kanten, überlagernde Kanten und Gewindekanten für jede Zeichnungsansicht angezeigt werden.

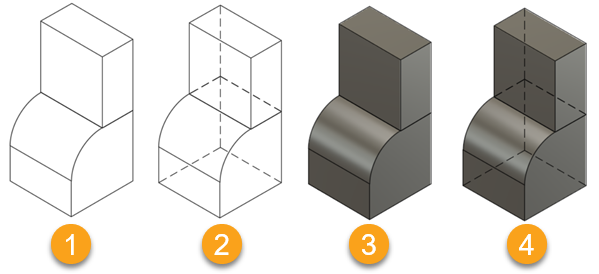

Stil

Der Anzeigestil steuert die Anzeige von sichtbaren und verdeckten Kanten und Flächen in jeder Zeichnungsansicht.

1. Sichtbare Kanten
2. Sichtbare Kanten und Verdeckte Kanten
3. Schattiert
4. Schattiert mit verdeckten Kanten

Verbessern der Ansichtsqualität (Schattiert und Schattiert mit verdeckten Kanten)

Aktivieren Sie das Kontrollkästchen Ansichtsqualität verbessern, um die Darstellung von schattierten Ansichten von Konstruktionen mit einer Mischung aus langen, dünnen und dicken Bauteilen zu verbessern.

Wenn diese Option ausgewählt ist, wird die Dateigröße erhöht, was sich negativ auf die Leistung auswirken kann.

Maßstab

Sie können für jede Zeichnungsansicht ein voreingestelltes Verhältnis oder einen voreingestellten Bruchmaßstab wählen. Skalieren Sie einzelne Ansichten nach oben oder unten, je nach der Detailgenauigkeit, die Sie anzeigen möchten.

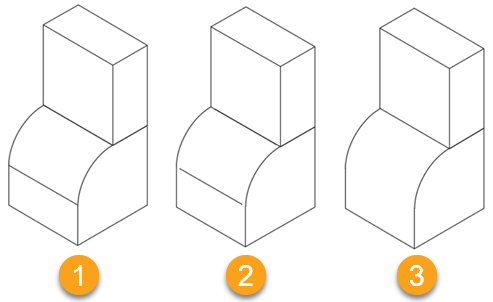

Tangentiale Kanten

Tangentiale Kanten markieren den Übergang zwischen einer ebenen Fläche und einer abgerundeten Kante, der am häufigsten als gerundete Kanten angezeigt wird.

1. Volle Länge
2. Verkürzt
3. Aus

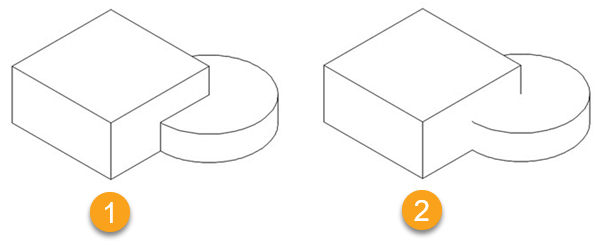

Überlagernde Kanten

Eine überlagernde Kante entsteht, wenn sich die Flächen mehrerer Komponenten schneiden. Wenn die Einstellung Überlagernde Kanten deaktiviert ist, wird eine Kante an der Stelle angezeigt, wo die Komponenten zusammentreffen.

1. Deaktiviert
2. Aktiviert

Nachdem Sie die Zeichnungsansicht auf dem Blatt platziert haben, können Sie Bemaßungen, Beschriftungsgeometrie, Anmerkungen, Positionsnummern und andere Beschriftungen hinzufügen, um Ihre Konstruktion weiter zu dokumentieren.
