Projektionswinkel

Der Projektionswinkel definiert die Methode zum Erstellen von Projektionsansichten im Arbeitsbereich Zeichnung in Fusion.

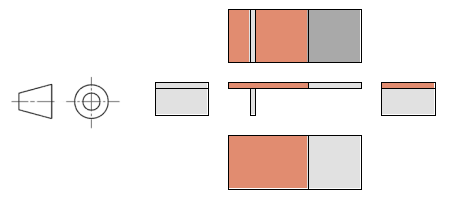

Erster Projektionswinkel

Wenn Sie die europäische Projektionsmethode mit dem ersten Projektionswinkel verwenden, zeigen die rechts von der Erstansicht platzierten Projektionsansichten die Darstellung von links. Unterhalb der Erstansicht platzierte Projektionsansichten zeigen die Darstellung von oben.

In der ISO-Zeichnungsnorm wird für Zeichnungen der erste Projektionswinkel verwendet (europäische Methode).

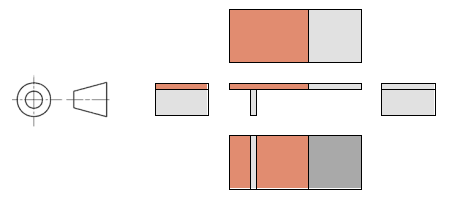

Dritter Projektionswinkel

Wenn Sie die amerikanische Projektionsmethode mit dem dritten Projektionswinkel verwenden, zeigen die rechts von der Erstansicht platzierten Projektionsansichten die Darstellung von rechts. Unterhalb der Erstansicht platzierte Projektionsansichten zeigen die Darstellung von unten.

In der ASME-Zeichnungsnorm wird für Zeichnungen der dritte Projektionswinkel verwendet (amerikanische Methode).

Überschreiben des Standardprojektionswinkels

Eine nach der ISO-Norm erstellte Zeichnung verwendet die europäische Projektionsmethode, und eine nach dem ASME-Standard erstellte Zeichnung verwendet die amerikanische Projektionsmethode. Sie können den vorgegebenen Projektionswinkel jedoch im Dialogfeld Einstellungen überschreiben.
