Voreinstellungen und Einstellungen (Arbeitsbereich Zeichnung)
Im Arbeitsbereich Zeichnung in Fusion können Sie Voreinstellungen festlegen, die auf alle neuen Zeichnungen und Pläne angewendet werden, die Sie erstellen.
Sie können auch Dokumenteinstellungen für jede Zeichnung und Planeinstellungen für jeden einzelnen Plan anpassen.
Arbeitsbereich Zeichnung - Voreinstellungen

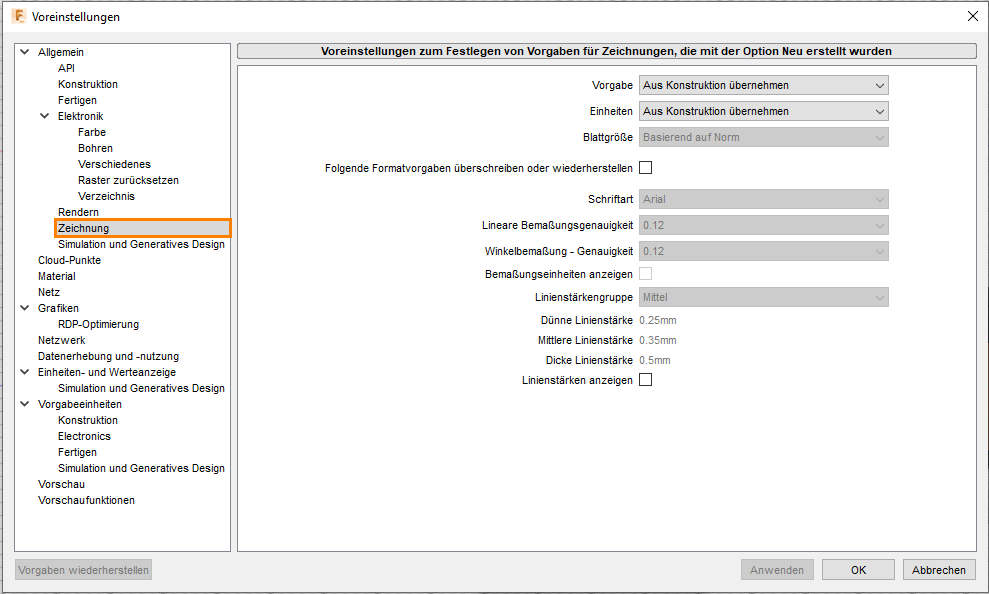

Die Voreinstellungen für den Arbeitsbereich Zeichnung befinden sich im Dialogfeld Einstellungen in Fusion.
Sie können Ihre Voreinstellungen anpassen, sodass jede Zeichnung, die Sie mit der Option Neu erstellen, bereits mit Ihren bevorzugten Einstellungen eingerichtet ist.
Zu den Voreinstellungen gehören:
- Zeichnungsnormen ISO und ASME
- Britische oder metrische Einheiten
- Plangröße
- Projektionswinkel
- Schriftart
- Texthöhe
- Bemaßungsformat, Genauigkeit, Einheiten und führende/nachfolgende Nullen
- Linienstärken
Dokumenteinstellungen
Die Dokumenteinstellungen für jede Zeichnung befinden sich im Browser.
Sie können die Dokumenteinstellungen für jede Zeichnung entsprechend den Anforderungen der Konstruktion anpassen. Wenn Sie die Dokumenteinstellungen anpassen, werden alle Pläne in der aktuellen Zeichnung entsprechend den Änderungen aktualisiert.
Einige Dokumenteinstellungen sind schreibgeschützt, wenn Sie eine Zeichnung erstellen, da sie:
- aus der Konstruktion übernommen werden
- von der Zeichnungsnorm gesteuert werden
- oder nur beim ersten Erstellen einer Zeichnung angegeben werden können.
Zu den Dokumenteinstellungen gehören:
- Zeichnungsnormen ISO und ASME
- Britische oder metrische Einheiten
- Projektionswinkel
- Schriftart
- Texthöhe
- Bemaßungseinheiten, Format, Genauigkeit und führende/nachfolgende Nullen
- Linienstärken

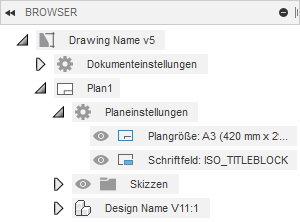

Die Planeinstellungen für die einzelnen Pläne befinden sich im Browser.
Sie können die Planeinstellungen und Sichtbarkeit für jeden Plan entsprechend den Anforderungen der Konstruktion verwalten.
Zu den Planeinstellungen gehören:
- Plangrößen und Rahmensichtbarkeit für die Normen ISO und ASME
- Verwaltung und Sichtbarkeit von Schriftfeldern
Der Arbeitsbereich Zeichnung ist wie die gesamte Anwendung Fusion in den folgenden Sprachen verfügbar:
- Deutsch
- Englisch
- Spanisch
- Französisch
- Italienisch
- Japanisch
- Koreanisch
- Chinesisch

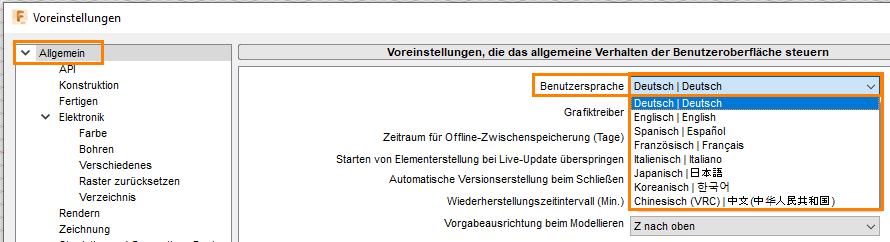

Die Einstellungen für die Benutzersprache finden Sie in den allgemeinen Voreinstellungen im Dialogfeld Voreinstellungen.
