Das Werkzeug Mittelpunktmarkierung finden Sie im Werkzeugkasten unter der Werkzeuggruppe Geometrie.

1. Wählen Sie Geometrie > Mittelpunktmarkierung aus.
2. Klicken Sie auf die Kante eines gekrümmten Objekts.

Das Werkzeug erstellt eine Mittelpunktmarkierung mit Hilfslinien für vollständige Kreise oder Bohrungen und Mittelpunktmarkierungen ohne Hilfslinien für Bogen oder abgerundete Kanten.

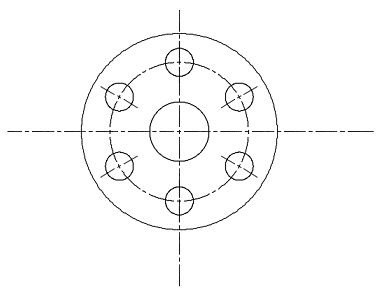

Ändern einer Mittelpunktmarkierung

Um die Verlängerung einer Mittelpunktmarkierung zu ändern, wählen Sie eine vorhandene Mittelpunktmarkierung aus und verwenden die grauen Pfeilgriffe zum Anpassen der Länge.

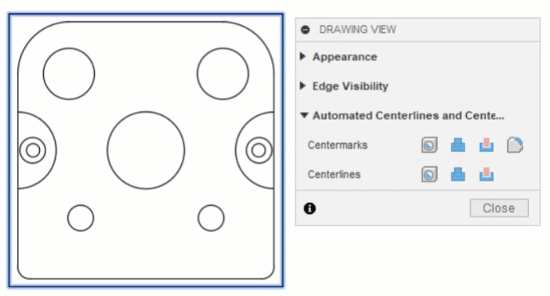

Erstellen automatischer Mittelpunktmarkierungen

Erstellen Sie automatisch Mittelpunktmarkierungen für alle Bohrungen in einer Ansicht, indem Sie die Einstellungen für Automatische Mittelpunktmarkierungen und Mittellinien im Dialogfeld Zeichnungsansicht anpassen. Sie können dies während der Erstellung der Ansicht oder zu einem späteren Zeitpunkt durch Doppelklicken auf die Ansicht tun.

1. Wählen Sie im Abschnitt Automatische Mittelpunktmarkierungen und Mittellinien des Dialogfelds Zeichnungsansicht die Bohrungstypen aus, die automatische Mittelpunktmarkierungen erhalten sollen:
   • Mittelpunktmarkierungen:
     • Bohrung: Erstellt eine Mittelpunktmarkierung für Bohrungselemente.
     • Runde Extrusionen: Erstellt eine Mittelpunktmarkierung für runde Extrusionen.
     • Runde Schnitte: Erstellt eine Mittelpunktmarkierung für runde Schnitte.
     • Rundung: Erstellt eine Mittelpunktmarkierung für Rundungen.
     • Minimaler Abrundungsradius: Geben Sie den minimalen Abrundungsradius für eine zu erstellende Mittelpunktmarkierung an.
     • Maximaler Abrundungsradius: Geben Sie den maximalen Abrundungsradius für eine zu erstellende Mittelpunktmarkierung an.
2. Wählen Sie OK oder Schließen aus.

Mittelpunktmarkierungen werden für die ausgewählten Bohrungstypen erstellt.
