Beschriftungsgeometrie (Arbeitsbereich Zeichnung)
Im Arbeitsbereich Zeichnung in Fusion können Sie mit den Befehlen in der Gruppe Geometrie im Werkzeugkasten Beschriftungsgeometrie zu Plänen in einer Zeichnung hinzufügen, während Sie Ihren Entwurf dokumentieren.
Sie können die folgenden Befehle verwenden, um Geometrie auf einem Plan zu beschriften:
- Mittellinie
- Mittelpunktmarkierung
- Muster der Mittelpunktmarkierung
- Kantenverlängerung

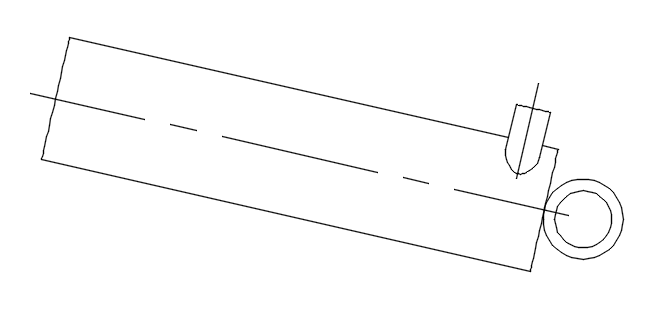

Mittellinien
Eine Mittellinie gibt den Mittelpunkt zwischen zwei Linien oder Kanten an.

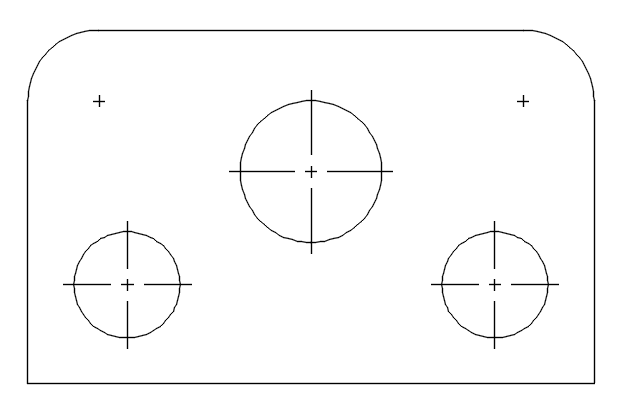

Mittelpunktmarkierungen
Eine Mittelpunktmarkierung wird verwendet, um den Mittelpunkt einer runden Kante oder eines runden Objekts anzugeben.
Der Typ der Mittelpunktmarkierung hängt von dem gekrümmten Objekt ab, das sie referenziert. Für Objekte, die vollständige Kreise sind, z. B. Zylinder oder Bohrungen, erstellt das Werkzeug für die Mittelpunktmarkierung Mittelpunktmarkierungen mit Hilfslinien. Mittelpunktmarkierungen für Objekte, die keine Vollkreise sind, wie z. B. abgerundete Kanten, erhalten keine Hilfslinien.

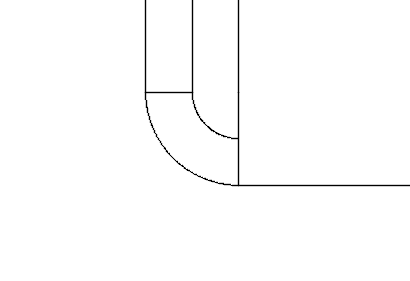

Kantenverlängerungen
Ein Kantenverlängerungsobjekt repräsentiert die Verlängerung und den Schnittpunkt von zwei nicht parallelen Kanten, die durch eine unterbrochene Ecke gekürzt werden, z. B. eine Abrundung oder Fase.
