Erstellen eines Musters für die Mittelpunktmarkierung

Erstellen Sie ein Muster für die Mittelpunktmarkierung, indem Sie die Kanten von Elementen (z. B. Bohrungen) in der richtigen Reihenfolge auswählen, um das erforderliche Muster für die Mittelpunktmarkierung zu erstellen.

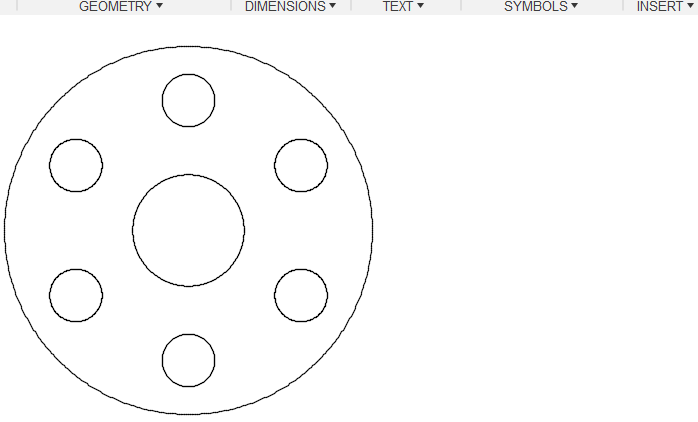

1. Wählen Sie Geometrie > Muster der Mittelpunktmarkierung aus.

   Anmerkung: Das Kontrollkästchen Auto-Vervollständigung ist vorgabemäßig aktiviert. Das Muster für die Mittelpunktmarkierung wird automatisch erstellt, wenn Sie nur eine Bohrung oder abgerundete Kante anklicken. Deaktivieren Sie das Kontrollkästchen, um das Muster für die Mittelpunktmarkierung manuell zu erstellen, falls Sie mit den automatischen Ergebnissen nicht zufrieden sind.

2. Wählen Sie eine Bohrung oder eine abgerundete Kante aus.

3. Wählen Sie zusätzliche Kanten aus.

4. Wählen Sie im Dialogfeld die gewünschten Optionen aus.

5. Klicken Sie auf OK.

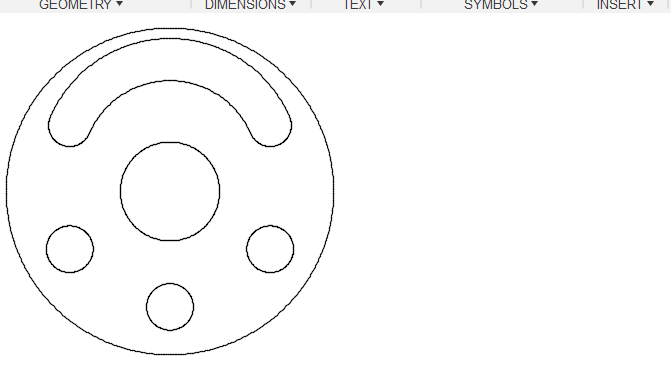

Eine Referenzkante muss ausgewählt werden, wenn Sie ein Muster für die Mittelpunktmarkierung eines Langlochs erstellen.

1. Wählen Sie Geometrie > Muster der Mittelpunktmarkierung aus.
2. Deaktivieren Sie das Kontrollkästchen Auto-Vervollständigung.
3. Wählen Sie abgerundete Kanten aus.
4. Klicken Sie neben der Referenzkante im Dialogfeld auf Auswählen.
5. Wählen Sie die Referenzkante aus.
6. Klicken Sie auf OK.

Wenn Sie fertig sind, bleibt das Muster der Mittelpunktmarkierung mit den ausgewählten Kanten verbunden. Das Muster der Mittelpunktmarkierung wird somit automatisch aktualisiert, wenn Änderungen am Modell vorgenommen werden. Wenn zum Beispiel eine Bohrung aus dem Modell entfernt wird, wird beim Aktualisieren der Zeichnung das Muster der Mittelpunktmarkierung entsprechend aktualisiert, sodass die Mittelpunktmarkierung von der entsprechenden Kante entfernt wird.

Wie vorhandene Mittellinien und Mittelpunktmarkierungen unterstützt das Muster der Mittelpunktmarkierung die Assoziativität von Beschriftungen. Daher können Sie Bemaßungen, Führungslinien und Symbole mit dem Muster der Mittelpunktmarkierung verknüpfen. Mit dem Muster der Mittelpunktmarkierung verknüpfte Beschriftungen werden ebenfalls automatisch aktualisiert, wenn Änderungen am Modell und/oder dem Muster der Mittelpunktmarkierung vorgenommen werden. Wenn das Muster der Mittelpunktmarkierung gelöscht wird, werden alle mit dem Muster der Mittelpunktmarkierung verknüpften Beschriftungen ebenfalls gelöscht. Wenn alle Kanten, die zum Erstellen des Musters der Mittelpunktmarkierung verwendet wurden, vom Modell entfernt werden, wird ebenso beim Aktualisieren der Zeichnung das Muster der Mittelpunktmarkierung aus der Zeichnung gelöscht.

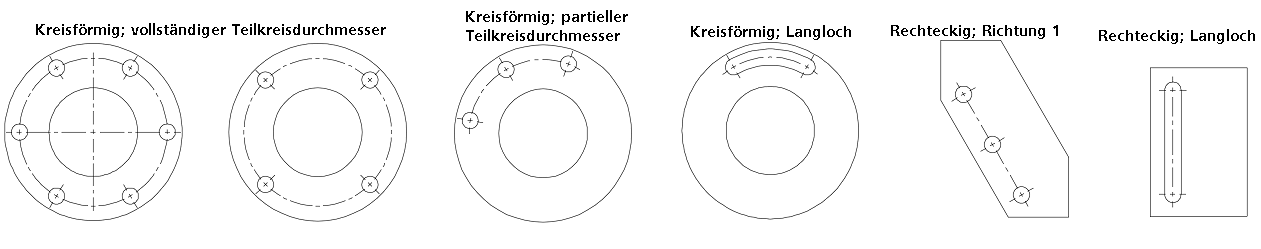

Beispiele für häufige runde und in einer Richtung verlaufende, rechteckige Muster der Mittelpunktmarkierung
