Erstellen von Koordinatenbemaßungen

Erfahren Sie, wie Sie mit dem Werkzeug Koordinatenbemaßung im Arbeitsbereich Zeichnung in Fusion Bemaßungen erstellen, die die lotrechten Abstände von einem Ursprungspunkt (0,0) in einer Zeichnungsansicht auf einem Plan messen.

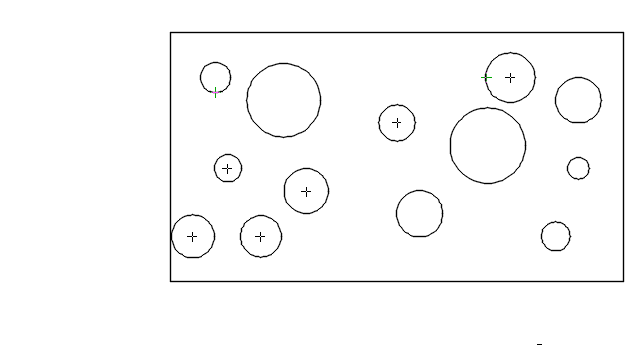

1. Wählen Sie im Werkzeugkasten Bemaßungen > Koordinatenbemaßung aus.
2. Klicken Sie auf dem Plan, um den Ursprungspunkt (0,0) in einer Zeichnungsansicht zu platzieren.
3. Bewegen Sie den Mauszeiger, um die Führungslinie für den Ursprungspunkt zu positionieren.
4. Klicken Sie, um die Führungslinie für den Ursprungspunkt zu platzieren.
5. Wählen Sie einen zu messenden Punkt aus.
6. Bewegen Sie den Mauszeiger, um die Führungslinie für die Koordinatenbemaßung zu positionieren.
7. Klicken Sie, um die Führungslinie für die Koordinatenbemaßung zu platzieren.
8. Optional: Wiederholen Sie die Schritte 5 bis 7, um weitere Koordinatenbemaßungen zu platzieren.

Die Bemaßungen werden auf dem Plan angezeigt und sind mit der Geometrie verknüpft, die sie in der Zeichnungsansicht messen.

Ausrichten von Führungslinien für Koordinatenbemaßungen

1. Nachdem Sie einen zu messenden Punkt ausgewählt haben, bewegen Sie den Mauszeiger über eine vorhandene Koordinatenbemaßung.

   Ein Objektfang wird angezeigt.

2. Ziehen Sie den Mauszeiger in die Richtung, in der Sie die Bemaßungen ausrichten möchten.

   Eine gestrichelte Objektspurlinie wird angezeigt, und die Führungslinie der Bemaßung wird gefangen.

3. Klicken Sie, um die Führungslinie für die Koordinatenbemaßung zu platzieren.

Die Führungslinien für Koordinatenbemaßungen sind nun auf dem Plan ausgerichtet.
