Schnittansichten

Im Arbeitsbereich Zeichnung in Fusion können Sie mit dem Befehl Schnittansicht einen Schnitt durch eine Konstruktion entlang einer bestimmten Linie durchführen, um klare Beschriftungen für Elemente einer Konstruktion anzugeben, die andernfalls verdeckt sind.

Eine Schnittansicht ist eine Zeichnungsansicht, die eine Konstruktion durchschneidet, um das Innere anzuzeigen.

Sie definieren die Schnittlinie in einer übergeordneten Ansicht, und die Schnittansicht stellt die Oberfläche des Schnitts entlang dieser Schnittlinie dar.

Sie können eine Schnittansicht durch eine gesamte Baugruppe erstellen oder manche Komponenten von der Schnittansicht ausschließen.

Sie können eine Schnittansicht aus einer Erstansicht, einer Projektionsansicht oder einer anderen Schnittansicht erstellen.

Sie können auch die Tiefe einer Schnittansicht steuern, sodass nur die Geometrie angezeigt wird, durch die die Schnittlinie verläuft, die gesamte Geometrie über die Schnittlinie hinaus oder ein bestimmter Teil der Geometrie über die Schnittlinie hinaus.

Elemente einer Schnittansicht

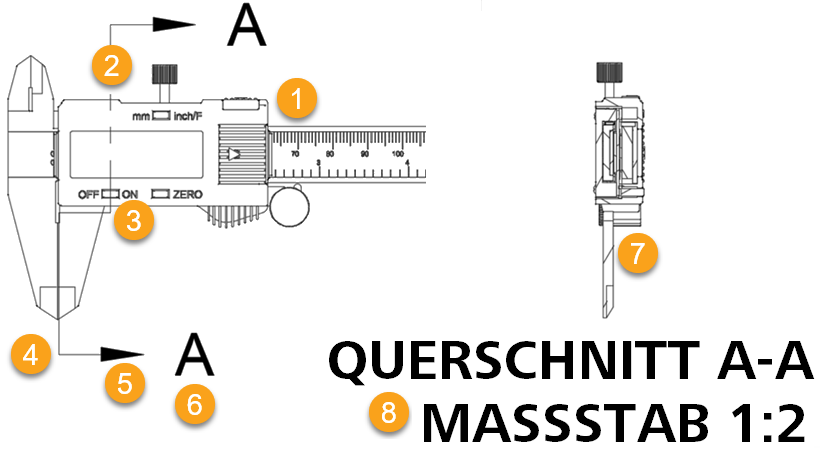

1. Übergeordnete Ansicht: Die Zeichnungsansicht, aus der die Schnittansicht erstellt wird.
2. Schnittlinie: Definiert die Linie, die durch die Konstruktion schneidet.
3. Biegelinie: Definiert eine Biegung, die die Position des Schnitts in einem Teil der Konstruktion ändert.
4. Endlinie: Definiert das Ende des Schnitts.
5. Richtungspfeil: Definiert die Richtung der Schnittansicht.
6. Kennung: Definiert die Umgrenzung, die das Detail enthält, und zeigt die Kennung für die Detailansicht an.
7. Schnittansicht: Zeigt den Schnitt durch den Entwurf im von Ihnen ausgewählten Maßstab an.
8. Schnittansichtsbezeichnung: Zeigt den Namen, die Kennung und den Maßstab für die Schnittansicht an.

Arten von Schnittansichten

Es gibt vier Arten von Schnittansichten:

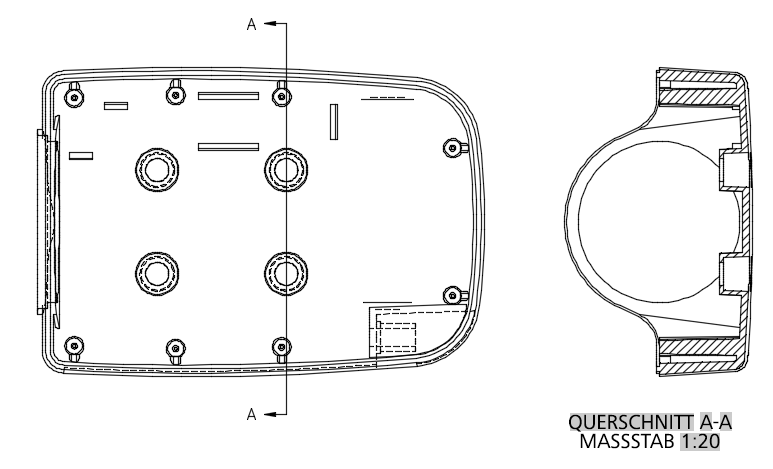

Voll: Wird generiert, wenn die Schnittebene die gesamte Zeichnungsansicht durchläuft.

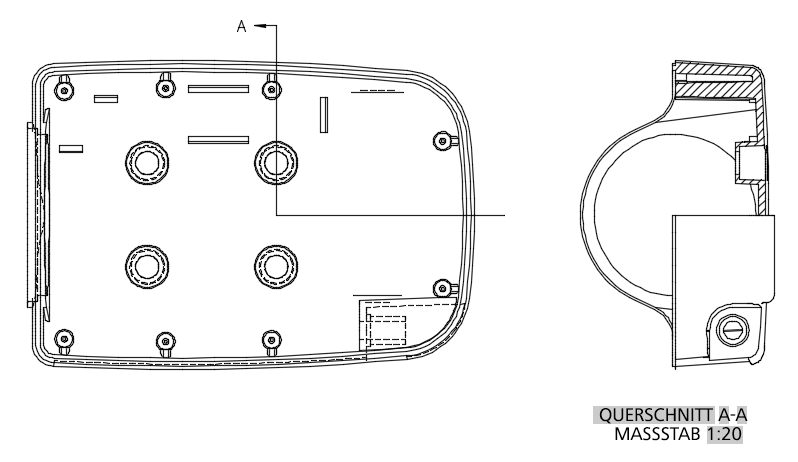

Halb: Wird generiert, wenn die Schnittebene durch einen Teil der Zeichnungsansicht verläuft.

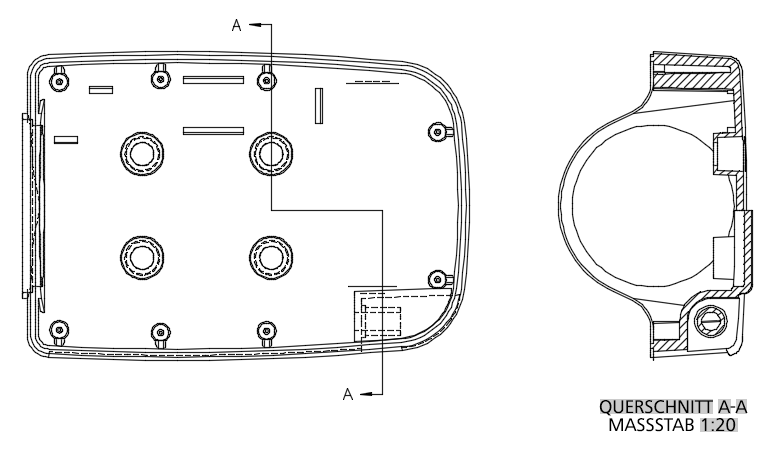

Versatz: Wird generiert, wenn die Schnittebene gebogen wird, um Elemente anzuzeigen, die nicht entlang einer geraden Schnittlinie liegen.

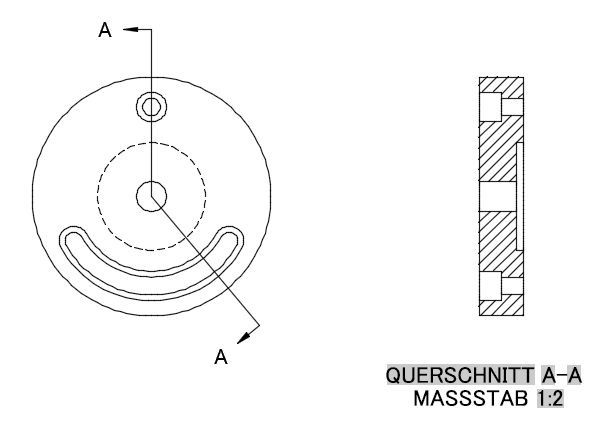

Ausgerichtet: Wird erstellt, wenn die Schnittebene die gesamte Zeichnungsansicht entlang zweier nicht paralleler Ebenen durchläuft.

Assoziativität

Wenn Sie die übergeordnete Ansicht verschieben, wird auch die Schnittlinie verschoben.

Wenn Sie eine Schnittlinie anpassen, wird die Schnittansicht automatisch aktualisiert.

Wenn Sie die Schnittansicht löschen, werden auch die Schnittlinie und die Schnittansichtsbezeichnung gelöscht.

Wenn Sie die Schnittlinie löschen, werden auch die Schnittansicht und die Schnittansichtsbezeichnung gelöscht.

Wenn Sie die Schnittansichtsbezeichnung löschen, verbleiben die Schnittansicht und die Schnittlinie auf dem Plan.

Ausrichtungsabhängigkeit

Wenn Sie eine Schnittansicht platzieren, ist deren Position abhängig von der Schnittansicht und der Schnittlinie, sodass die Schnittansicht die lineare Ausrichtung an der übergeordneten Ansicht beibehält. Bei den meisten Schnittansichten ist die Ausrichtungsabhängigkeit eine horizontale oder vertikale Ausrichtung.

ASME- und ISO-Normen

Wenn Sie eine Zeichnung erstmals erstellen, wird der Schnittansichtsstil durch die Zeichnungsnorm (ASME oder ISO) bestimmt, die in den Voreinstellungen für den Arbeitsbereich Zeichnung festgelegt ist.
