Aktivität 5: Erstellen von Positionsnummern und Text

Bei dieser Aktivität führen Sie folgende Aufgaben aus:

• Erstellen von Positionsnummern in der schattierten Ansicht
• Hinzufügen von Text zur Zeichnung

Voraussetzungen

• Aktivität 4 ist abgeschlossen.

Schritte

1. Erstellen von Positionsnummern in der schattierten Ansicht

   Die Positionsnummern werden auf dem Plan angezeigt und zeigen auf die Komponenten. Die Nummern in den Positionsnummern entsprechen den Elementnummern der einzelnen Komponenten in der Teileliste.

   1. Klicken Sie im Werkzeugkasten Tabellen auf Positionsnummer.



      Der Befehl Positionsnummer befindet sich in der Dropdown-Liste Tabellen.

   2. Wählen Sie in der schattierten Ansicht eine Kante einer Komponente aus (wie in der folgenden Abbildung gezeigt).

   3. Klicken Sie, um die Positionsnummer zu platzieren.

   4. Wählen Sie eine Kante der zweiten Komponente in der schattierten Ansicht aus (wie in der folgenden Abbildung gezeigt).

   5. Klicken Sie, um die Positionsnummer zu platzieren.

   6. Klicken Sie auf Schließen, um den Befehl Positionsnummer abzuschließen.

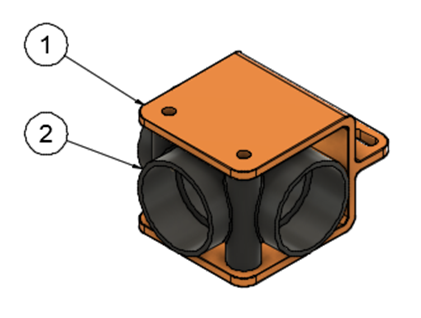

      Positionsnummern in der schattierten Ansicht

2. Hinzufügen von Text zur Zeichnung

   Der Befehl Text erstellt ein Textobjekt, um Teile einer Zeichnung zu beschriften, Spezifikationen anzugeben oder Anmerkungen und Kommentare hinzuzufügen.

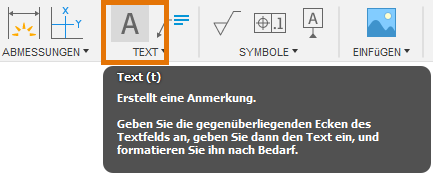

   1. Klicken Sie im Werkzeugkasten Text auf Text.



      Der Befehl Text befindet sich in der Dropdown-Liste Text.

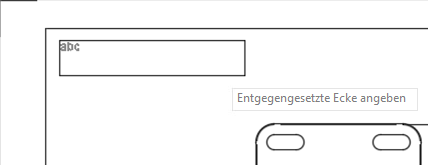

   2. Wählen Sie zwei Ecken in der oberen linken Ecke des Blatts aus, um ein Textfeld zu erstellen.



      Auswahl von zwei Ecken in der oberen linken Ecke des Blatts

   3. Geben Sie folgenden Text in das Textfeld ein:

      ANMERKUNGEN:

      1. ALLE MASSE IN ZOLL

   4. Stellen Sie im Dialogfeld Text sicher, dass die Höhe auf 0.12 Zoll eingestellt und Nummerierung ausgewählt ist.

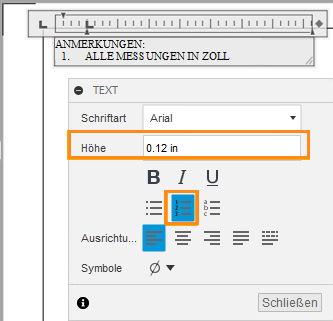

      Dialogfeld Text.

   5. Klicken Sie auf Schließen, um den Befehl Text zu beenden.

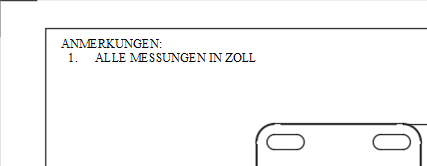

      Text in der oberen linken Ecke des Blatts

Aktivität 5 - Zusammenfassung

Bei dieser Aktivität führen Sie folgende Aufgaben aus:

• Erstellen von Positionsnummern in der schattierten Ansicht
• Hinzufügen von Text zur Zeichnung
