Aktivität 4: Erstellen von Teilelisten

Bei dieser Aktivität führen Sie folgende Aufgaben aus:

• Erstellen einer Teileliste

Voraussetzungen

• Aktivität 3 ist abgeschlossen.

Schritte

1. Einfügen einer Teileliste

   Eine Teileliste ist eine Tabelle, die die Komponenten in einer Konstruktion auflistet.

   1. Klicken Sie im Werkzeugkasten Tabellen auf Teileliste.



      Der Befehl Teileliste befindet sich in der Dropdown-Liste Tabellen.

   2. Stellen Sie sicher, dass der Typ im Dialogfeld auf Teileliste eingestellt ist.

   3. Wählen Sie die Erstansicht als Referenz für die Teileliste aus.

   4. Klicken Sie rechts oben auf den Rand der Zeichnung, um die Teileliste dort zu platzieren.

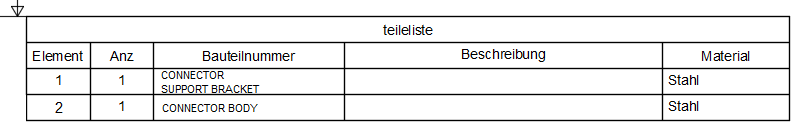

   Teileliste.

Aktivität 4 - Zusammenfassung

Bei dieser Aktivität haben Sie folgende Aufgaben ausgeführt:

• Erstellen einer Teileliste
