Objektfang (Arbeitsbereich Zeichnung)
Geben Sie präzise Punkte auf Objekten an.
Mit dem Objektfang können Sie präzise Punkte auf Objekten angeben, wenn Sie einen Punkt beim Ausführen von Befehlen wie Bemaßungen, Schnittansichten, Verschieben usw. angeben sollen.

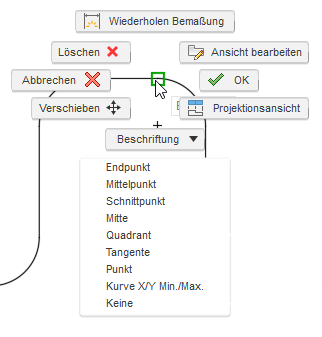

Auf den Objektfang können Sie über das Minimenü (mit der rechten Maustaste) zugreifen.
Es gibt folgende Objektfänge:
| Objektfang | Beschreibung |
|---|---|
| Endpunkt | Gibt den Endpunkt einer Kante an. |
| Mittelpunkt | Gibt den Mittelpunkt einer Kante an. |
| Schnittpunkt | Gibt den Schnittpunkt von zwei Kanten an. |
| Zentrum | Gibt den Mittelpunkt für eine kreis- oder bogenförmigen Kante an. |
| Quadrant | Gibt den Quadranten einer kreis- oder bogenförmigen Kante an. |
| Tangente | Gibt den Tangentialpunkt auf einer kreis- oder bogenförmigen Kante an. |
| Punkt | Legt einen Punkt in der Skizzengeometrie (Referenzgeometrie) fest. |
| Kurve X/Y Min./Max. | Gibt den entferntesten Punkt (horizontal oder vertikal) einer gekrümmten Kante an. |

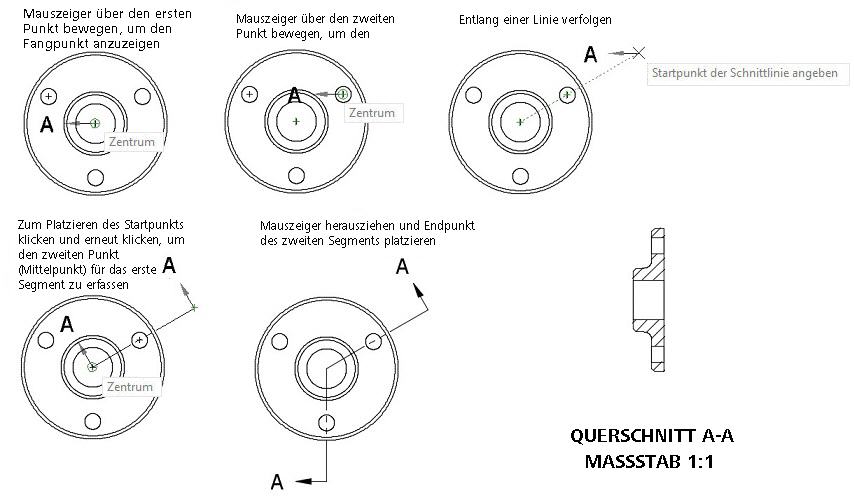

Anmerkung: Verwenden Sie die Objektfangspur, um präzise Punkte zu suchen. Bewegen Sie den Mauszeiger über eine Objektfangposition, und ziehen Sie ihn entlang einer Linie.
Tipp

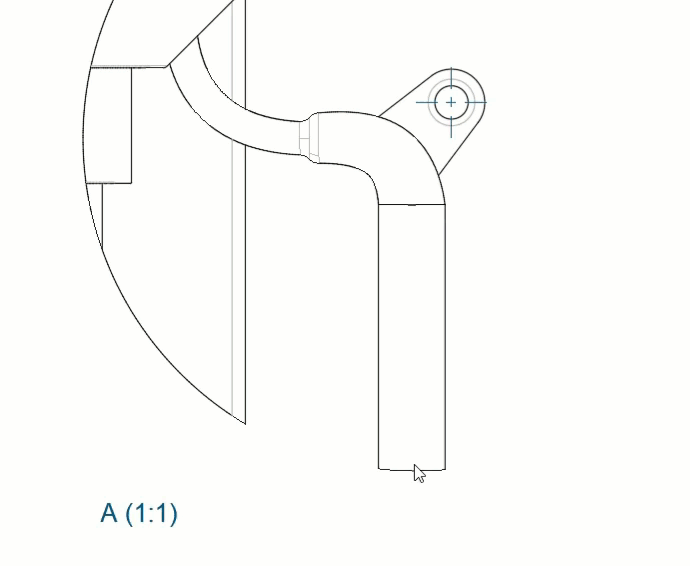

Verwenden Sie beim Platzieren von Bemaßungen die Fangoption Kurve X/Y Min./Max., um Bemaßungen bis zum am weitesten entfernten Punkt einer gekrümmten Kante vorzunehmen.
