Zeichnungen

Im Arbeitsbereich Zeichnung in Fusion können Sie Zeichnungen erstellen, um Konstruktionen und Animationen zu dokumentieren.

Eine Zeichnung besteht aus einem Satz von Plänen, mit denen eine Konstruktion mithilfe von skalierten orthogonalen und isometrischen 2D-Ansichten, Beschriftungen und Tabellen dokumentiert wird, um die Fertigung zu erleichtern.

Vorlagen

Wenn Sie Schriftfelder, Rahmen, Dokumenteinstellungen oder Planeinstellungen in mehreren Zeichnungen wiederverwenden möchten, können Sie eine Zeichnungsvorlage erstellen, um Zeit zu sparen und konsistente Standards anzuwenden. Sie können auch Platzhalteransichten und Platzhaltertabellen erstellen, die automatisch Zeichnungsansichten und Teilelisten aus der referenzierten Konstruktion generieren, wenn Sie die Vorlage zum Erstellen einer neuen Zeichnung verwenden.

Elemente einer Zeichnung

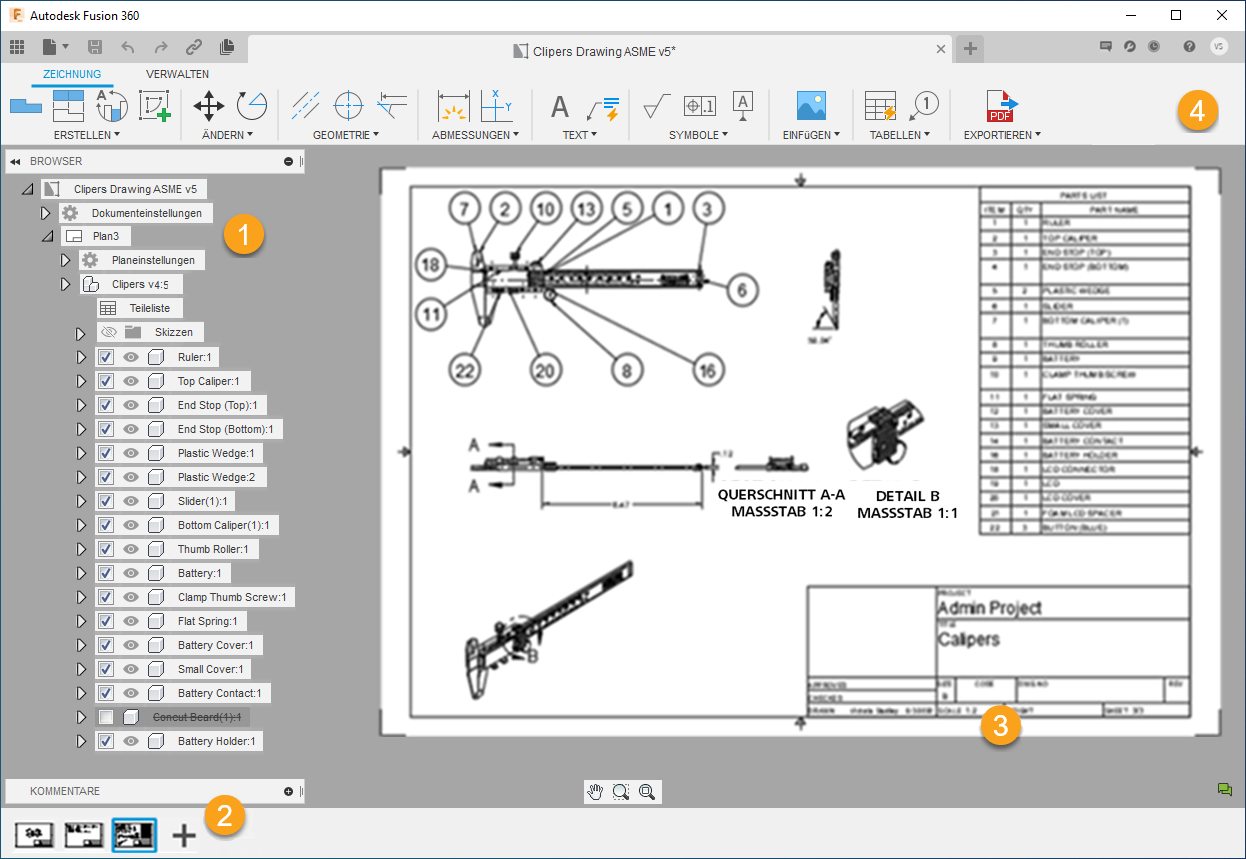

Zeichnung - Beispiel

  1. Browser: Zeigt eine geordnete Ansicht der Daten in Ihrer Konstruktion an. Sie können Dokumenteinstellungen, Planeinstellungen, Komponentenunterdrückung und Komponentensichtbarkeit steuern.
  2. Pläne: Pläne stellen Teile einer Konstruktion mit Beschriftungen und Tabellen dar, deren Größe zum Drucken innerhalb eines Zeichnungssatzes angepasst ist.
  3. Schriftfeld und Rahmen: Zeigen Sie Informationen zum aktuellen Plan und einen Rahmen um den Umfang an.
  4. Befehle des Werkzeugkastens:
    • Erstellen: Zeigen Sie 2D-Projektionen einer 3D-Konstruktion auf einem Plan an. Die erste platzierte Ansicht ist die Erstansicht. Sie können weitere Ansichten aus der Erstansicht projizieren.
    • Werkzeuge zum Ändern: Verschieben, drehen und löschen Sie Objekte auf einem Plan.
    • Beschriftung Geometrie: Fügen Sie einem Plan Mittelpunktmarkierungen, Mittellinien, Kantenverlängerungen und Zeichnungsskizzen hinzu.
    • Bemaßungen: Messen Sie die auf einem Plan angezeigte Geometrie.
    • Text und Führungslinien: Zeigen Sie auf, beschriften und markieren Sie wichtige Elemente auf einem Plan.
    • Symbole: Fügen Sie einem Plan Oberflächensymbole, Form- und Lagetoleranzen und Bezugssymbole hinzu.
    • Bild: Fügen Sie einem Plan zusätzliche PNG-, JPG- oder TIF-Bilder hinzu.
    • Tabellen: Fügen Sie einem Plan eine Teileliste mit nummerierten Positionsnummern und Biegungskennungen hinzu.
    • Exportieren: Erstellen Sie einen Zeichnungssatz im PDF-, DWG- oder DXF-Format. Erstellt eine Teileliste im CSV-Format.

Aus Konstruktion

Sie können die Option Neue Zeichnung > Aus Konstruktion verwenden, um eine Zeichnung zur Dokumentation einer statischen Konstruktion zu erstellen.

Es gibt drei Optionen, mit denen Sie wählen können, welche Komponenten aus der Baugruppe dokumentiert werden sollen:

Aus Animation

Sie können die Option Neue Zeichnung > Aus Animation verwenden, um eine Zeichnung zu erstellen und jedes Drehbuch zu dokumentieren, das Sie im Arbeitsbereich Animation erstellt haben.

Beispiel Explosionsansicht

Wenn Sie eine Zeichnung aus einer Animation erstellen, können Sie Explosionsansichten einer komplexen Baugruppe schnell dokumentieren.

Die Erstansicht stellt den letzten Punkt im Animationsdrehbuch dar.

Anzeigen von Explosionspfaden

Aktivieren Sie beim Erstellen einer Animation im Arbeitsbereich Animation die Option Explosionspfad - Sichtbarkeit, um Explosionspfadlinien in einer Zeichnung anzuzeigen.

Menü Explosionspfad - Sichtbarkeit

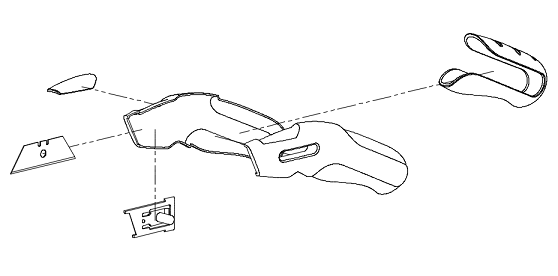

Beispiel Explosionspfad - Sichtbarkeit - Animation Beispiel Explosionspfad - Sichtbarkeit - Zeichnung
Animation Zeichnung
