Sie können Skizzen aus einer Konstruktion in eine Zeichnung einbeziehen oder eine Zeichnung erstellen, die eine Konstruktion dokumentiert, die nur Skizzen enthält.

Skizzen aus der Konstruktion werden im Referenzknoten angezeigt.

Konstruktionen mit 3D-Komponenten und Skizzen

Wenn Sie eine Zeichnung für eine Konstruktion erstellen, die sowohl 3D-Komponenten als auch Skizzen enthält, werden die Skizzen im Browser angezeigt, sie sind jedoch vorgabemäßig ausgeblendet. Wenn Sie eine Skizze in einer Erstansicht anzeigen möchten, müssen Sie folgende Schritte ausführen:

• Sichtbarkeit der Skizze aktivieren/deaktivieren
• Ausrichten der Erstansicht, um die Skizzierebene anzuzeigen

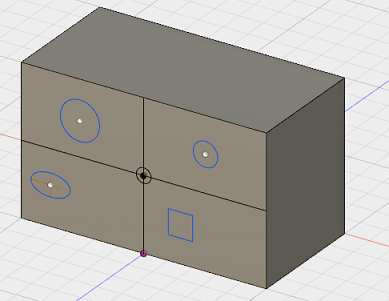

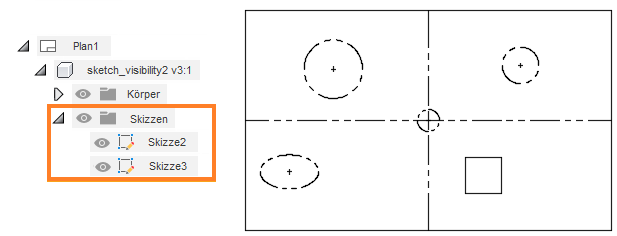

Die Einstellung Ausrichtung der Erstansicht muss beispielsweise für die folgende Skizze auf Vorne gesetzt sein:

Konstruktionen, die nur Skizzen enthalten

Wenn Sie eine Zeichnung für eine Konstruktion erstellen, die nur Skizzen enthält, werden die Skizzen im Browser angezeigt und sind vorgabemäßig sichtbar. Wenn Sie eine Skizze in einer Erstansicht anzeigen möchten, müssen Sie folgende Schritte ausführen:

• Ausrichten der Erstansicht, um die Skizzierebene anzuzeigen

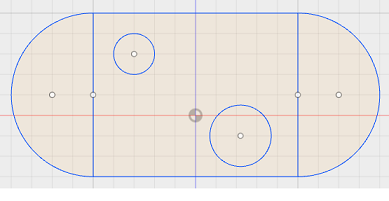

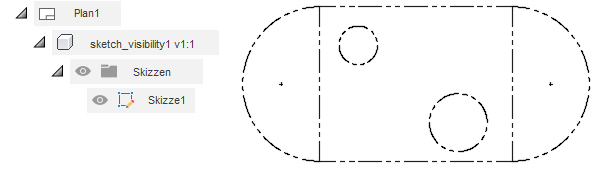

Die Einstellung Ausrichtung der Erstansicht muss beispielsweise für die folgende Skizze auf Oben gesetzt sein:
