Die Annular-Ring-Einstellungen bestimmen die Breite des Rings um Pads, Vias und Micro Vias. Dieser Ring ist das Kupfer, das nach dem Bohren um eine Bohrung übrig bleibt. Sie können für die inneren und äußeren Layer unterschiedliche Breiten festlegen, und die Pads können sich zwischen den oberen und unteren Layern unterscheiden.

In der Regel ist der Wert ein Prozentsatz des Bohrungsdurchmessers. Sie können auch Mindest- und Höchstwerte angeben.

Wenn Sie einen Parameter ändern und auf Anwenden klicken, können Sie die Auswirkungen sofort im Layout sehen. Um für die obere und untere Ebene unterschiedliche Werte oder Formen zu verwenden (siehe Registerkarte Formen), legen Sie die Farben für die Layer 17 (Pads) und 18 (Vias) entsprechend der Hintergrundfarbe fest. Dadurch können Sie die tatsächliche Größe und Form des Pads oder des Vias in der Schicht besser erkennen.

Der Inspektor, dessen Dialogfeld dem des Eintrags Eigenschaften im Kontextmenüs entspricht, informiert Sie über den Via-Durchmesser auf den äußeren und inneren Layern sowie über den anfänglichen benutzerdefinierten Wert. Beispiel in der folgenden Tabelle:

Vordefinierter Wert (durch DURCHMESSER ÄNDERN)	0.7
Tatsächlicher berechneter Durchmesser auf den äußeren Layern	0.9
Tatsächlicher berechneter Durchmesser auf den inneren Layern	0.8

Hier ist der resultierende Via-Durchmesser größer als der vordefinierte Wert; entsprechend dem angegebenen Mindestwert in den Annular-Ring-Einstellungen für Vias in den Design-Regeln.

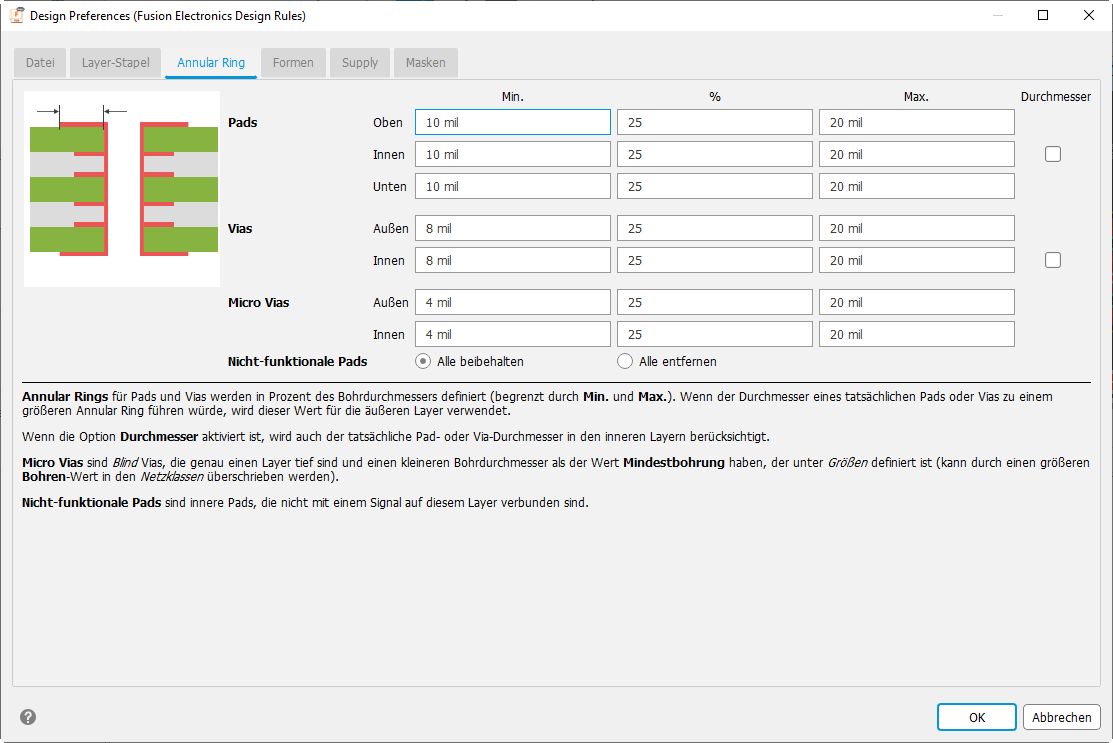

Die folgende Abbildung zeigt die Vorlage zum Festlegen der Breite des Restrings. Die Standardbreite für den Ring um die Bohrungen beträgt 25 % des Bohrungsdurchmessers. Da die Breite des Rings bei kleinen Bohrungen, die auf diese Weise angegeben wurden, schnell unter einen technisch realisierbaren Wert fallen würde, wird hier ein Mindestwert (hier: 10 mil für Pads, 8 mil für Vias, 4 mil für Micro Vias) angegeben. Es ist auch möglich, einen Maximalwert anzugeben.

Beispiel:

Der Ring um eine Bohrung mit einem Durchmesser von 40 mil beträgt 10 mil (25 %). Er liegt daher zwischen dem maximalen und dem minimalen Wert. Wenn die Bohrung nur einen Durchmesser von 24 mil aufweist (z. B. bei einem Via), ergibt die Berechnung einen Ringwert von nur 6 mil. Für eine in Standardtechnologie hergestellte Platte ist dies in Ordnung und kann nicht ohne Weiteres hergestellt werden. Dies kann sehr wahrscheinlich zu zusätzlichen Kosten führen. In diesem Fall wird ein Mindestwert von 10 mil angegeben.

Annular-Ring-Einstellungen sind immer aktiv und können Bibliotheksdurchmesser überschreiben, wenn sie kleiner als der berechnete Annular-Ring sind. Um sicherzustellen, dass Ihre Einstellungen wirksam werden, passen Sie sie so an, dass der in der Bibliothek definierte Durchmesser gleich dem oder größer als der berechnete Wert ist. Beispielsweise kann es ausreichend sein, den Mindestwert von 10 zu 5 zu ändern. Ihr Ziel ist es, sicherzustellen, dass der Pad-Durchmesser in der Bibliothek gleich oder größer als die berechnete Neuzeichenfolge ist.

Wenn Sie einen Annular Ring mit einer festen Breite definieren möchten, verwenden Sie für Minimum und Maximum den gleichen Wert. Der Wert in Prozent hat in diesem Fall keine Auswirkungen.

Kontrollkästchen Durchmesser:

Wenn Sie für ein Pad in der Bibliothek oder für ein Via im Layout-Editor einen Durchmesser definiert haben und dieser Durchmesser für die inneren Layer berücksichtigt werden soll, aktivieren Sie die Option Durchmesser. Dies kann von Bedeutung sein, wenn ein vordefinierter Pad- oder Via-Durchmesser den anhand der Design-Regeln berechneten Wert überschreitet. Andernfalls wäre das Pad oder Via auf den inneren Layern kleiner als auf den äußeren Layern. Wenn Pads/Vias auf allen Layern denselben Durchmesser aufweisen sollen, stellen Sie die Option Durchmesser entsprechend ein.

Die Option ist für neu erstellte Leiterplatten vorgabemäßig deaktiviert, wird jedoch für Leiterplatten aktiviert, die von Version 3.5 oder älter aktualisiert werden, da in diesen Versionen Pads und Vias auf allen Layern den gleichen Durchmesser aufwiesen. Daher wird durch die Aktualisierung das ursprüngliche Layout nicht geändert.

Alle Werte können auch in Millimetern angegeben werden (z. B. 0.2 mm).

Nicht funktionierende Pads sind Innenlayer-Pads, die mit nichts verbunden sind. In kleinen, dichten Layouts können Sie Routing-Platz sparen, wenn Sie sie entfernen. Vorgabemäßig behält Fusion alle nicht funktionierenden Pads bei.
