Abschließen der Erstellung eines 3D-Packages

Führen Sie diesen Arbeitsschritt nach dem Generieren eines 3D-Packages und nach dem Prüfen von Details in der Gruppe Spezifikation aus.

1. Klicken Sie im Werkzeugkasten 3D-Package auf Fertig stellen , und fügen Sie das Package der geöffneten Bibliothek hinzu.

2. Überprüfen Sie im Dialogfeld Speichern den automatisch generierten Komponentennamen, der technische Details enthält. Behalten Sie den Namen bei, oder ändern Sie ihn wie gewünscht. Klicken Sie dann auf Speichern. Das Package und der zugehörige Footprint werden in der Bibliothek erstellt.

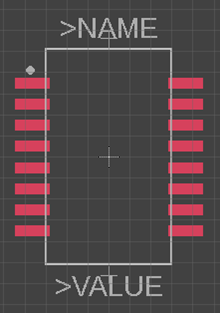

3. Um die Objekte anzuzeigen, klicken Sie in der Gruppe Inhaltsmanager auf Footprints oder Packages und doppelklicken auf den Komponentennamen.



   Wenn Sie den Bibliotheksinhalt für das neue Package abschließen möchten, können Sie ein Symbol erstellen und dann ein Device erstellen, mit dem Sie das Symbol, den Footprint und das Package miteinander verknüpfen können.
