Aktivität 6: Auswählen von Komponenten auf der Unterseite einer Leiterplatte

In dieser Aktivität wählen Sie Komponenten auf der Unterseite einer Leiterplatte aus, um deren Details in der Gruppe Inspektor anzuzeigen. Dadurch können Sie Komponenten und ihre Eigenschaften auf verschiedenen Layern der Leiterplatte schnell identifizieren.

Voraussetzungen

• Aktivität 5 ist abgeschlossen.

Schritte

1. Wählen Sie in der Gruppe Entwurfsmanager auf der Registerkarte Browser in der Dropdown-Liste Ansicht die Option Komponenten aus.

2. Klicken Sie in der Liste Komponentensätze auf Komponenten Unterseite.

   Anmerkung: Für jede ausgewählte Komponente können Sie die Details in der Gruppe Inspektor innerhalb der Gruppe Eigenschaften von Komponenten anzeigen.

3. In der Komponentenliste sehen Sie den Bereich der unteren Komponenten. Klicken Sie auf eine oder mehrere Komponenten, um sie im Ansichtsbereich zu vergrößern.



   Anmerkung: Namensbeschriftungen werden rückwärts geschrieben, da sie auf der Unterseite der Leiterplatte gedruckt werden.

4. Klicken Sie auf die Gruppe Auswahlfilter.

5. Klicken Sie in der Gruppe Typen auf Komponente und in der Gruppe Layer auf Unten.

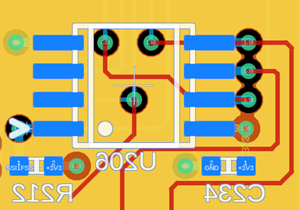

6. Zeichnen Sie auf der Leiterplatte ein Fensterauswahl-Rechteck um einen relevanten Bereich. Die unteren Komponenten werden mit weißen Konturen und blauen Pads hervorgehoben.

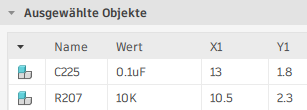

   Anmerkung: Komponenten werden auch in der Gruppe Inspektor in der Liste Ausgewählte Objekte angezeigt. Wenn Sie sie von dort aus auswählen, werden Eigenschaften in der Gruppe Eigenschaften von Komponenten oben angezeigt.



Aktivität 6 - Zusammenfassung

In dieser Aktivität haben Sie den Auswahlfilter verwendet, um Komponenten auf dem unteren Layer der Leiterplatte auszuwählen. Dadurch konnten Sie deren Details in der Gruppe Inspektor anzeigen.
