Aktivität 5: Arbeiten mit Signalen auf einer Leiterplatte

In dieser Aktivität untersuchen Sie Signale in einem Leiterplattenentwurf. Auf diese Weise können Sie Länge und Eigenschaften der Luftlinie überprüfen.

Voraussetzungen

• Aktivität 4 ist abgeschlossen.

Schritte

1. Klicken Sie im SmartMeter-Schaltplanentwurf des SmartMeter-Projekts auf Konstruktion > Wechseln > Zu Leiterplattendokument wechseln. Die Registerkarte des SmartMeter-Leiterplattenentwurfs wird geöffnet.

2. Wählen Sie in der Gruppe Entwurfsmanager auf der Registerkarte Browser die Option Signale aus der Dropdown-Liste Ansicht aus, und klicken Sie in der Gruppe Netzklassen auf Vorgabe.

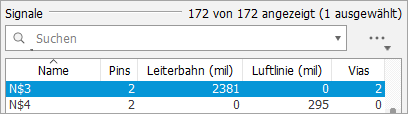

3. Wählen Sie in der Liste Signale den Wert N$3 aus. Vergewissern Sie sich, dass das Signal im Ansichtsbereich hervorgehoben wird. In der Spalte Leiterbahn der Liste Signale wird der Längenwert 2381 mil (2.381 Zoll) und 0 mil in der Spalte Luftlinie angezeigt.



   Anmerkung: Vergrößern Sie die Ansicht, bis Sie die N$3-Beschriftungen auf den Linien sehen. Folgen Sie dem Signal von einer blauen Linie auf der Unterseite durch ein Via zu einer roten oberen Linie und durch ein weiteres Via zu einer weiteren blauen unteren Linie.



4. Wählen Sie in der Liste Signale N$4 aus, um alle Eigenschaften der Luftlinie zu überprüfen.

   1. Die Liste zeigt 0 mil in der Spalte Leiterbahn, aber eine Länge von 295 mil (0.295 Zoll) in der Spalte Luftlinie an. Die Signalluftlinie wird als vergrößertes weißes Auswahlrechteck im Ansichtsbereich angezeigt.

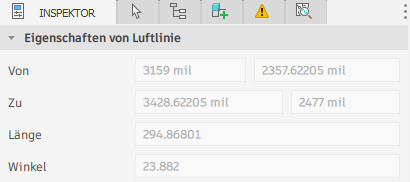

   2. In der Gruppe Inspektor: Beachten Sie in der Gruppe Eigenschaften von Luftlinie die Koordinaten Von und Bis für die Luftlinie, die Länge und den Winkel.



      Anmerkung: Ähnlich wie bei Netzen im Schaltplanentwurf können Sie die Koordinaten Von und Bis überprüfen, indem Sie den Mauszeiger über die Endpunkte bewegen. Überprüfen Sie die Werte, die oben im Arbeitsbereich Konstruktion angezeigt werden.

5. Verwenden Sie QuickRouteMultiple, um Signale von IC1 zu IC2 zu verlegen.

   1. Klicken Sie auf Konstruktion > Schnellverlegung > QuickRouteMultiple .

   2. Klicken und halten Sie die Maustaste gedrückt, um eine Linie über den Satz von vier Pads auf einer Seite von IC1 zu zeichnen.



   3. Klicken Sie mit der rechten Maustaste auf eine der Luftlinien, um die vier Signale zu verlegen.



   4. Klicken Sie auf Fertig, oder drücken Sie die ESC-Taste.

Aktivität 5 - Zusammenfassung

In dieser Aktivität haben Sie Signale in einem Leiterplattenentwurf untersucht. Sie haben die Länge eines Signals, die Länge der Luftlinie und die Eigenschaften der Luftlinie überprüft. Sie haben außerdem QuickRouteMultiple zum Verlegen von Signalen verwendet.
