Aktivität 3: Verschieben von Komponenten

In dieser Aktivität verschieben Sie zugehörige Symbole von Komponenten im Ansichtsbereich um ihren Positionswert im Schaltplanentwurf. Auf diese Weise können Sie Komponenten vertikal oder horizontal ausrichten.

Voraussetzungen

• Aktivität 2 ist abgeschlossen.

Schritte

1. Klicken Sie in der Gruppe Entwurfsmanager auf der Registerkarte Browser auf Seite 1/4.

2. Wählen Sie in der Dropdown-Liste Ansicht die Option Komponenten aus.

3. Geben Sie dann in das Suchfeld für Komponenten den Wert C* ein.

4. Halten Sie die STRG-Taste gedrückt, und klicken Sie in der Liste auf C228, C222, C229 und C224. Die Kondensatoren werden in einem schwarzen Rahmen im Ansichtsbereich hervorgehoben.

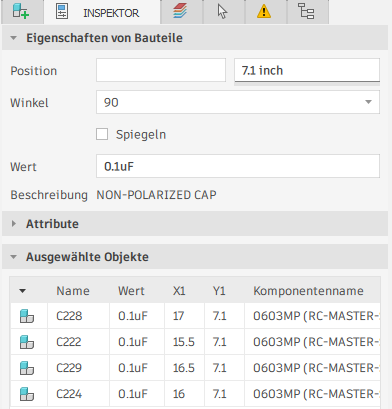

5. Beachten Sie in der Gruppe Inspektor innerhalb der Gruppe Eigenschaften von Bauteilen den gemeinsamen Positionswert von 7.1 Zoll. Das ist der Y-Wert zur Kennzeichnung der vertikalen Ausrichtung. Dieser wird auch in der Gruppe Ausgewählte Objekte in der Spalte Y1 angezeigt.



6. Ändern Sie in der Gruppe Eigenschaften von Bauteilen den Wert für Position in 7.2 Zoll, und drücken Sie die EINGABETASTE. Sie sehen, dass sich alle vier Kondensatoren im Ansichtsbereich nach oben bewegen.

7. Klicken Sie auf Rückgängig , um diese Änderung rückgängig zu machen.

   Anmerkung: Als alternative Übung können Sie den Wert für Winkel in 180 und dann wieder zurück in 90 ändern.

Aktivität 3 - Zusammenfassung

In dieser Aktivität haben Sie zugehörige Symbole von Komponenten im Ansichtsbereich um ihren Positionswert im Schaltplanentwurf verschoben.
