Aktivität 5: Definieren von Werten

In dieser Aktivität geben Sie Werte ein, um die Kapazität von Komponenten zu definieren. Die Konstruktion der Widerstände und Kondensatoren wurde zwar durch den Bauteilnamen der Komponenten definiert, deren Kapazität jedoch nicht. Dies ist erforderlich, damit der Schaltkreis wie gewünscht funktioniert.

Voraussetzungen

Aktivität 4 ist abgeschlossen.

Schritte

Definieren Sie den Wert für Widerstand 1.
1. Klicken Sie auf Entwurf > Ändern > Wert .
2. Klicken Sie auf das Symbol für den Widerstand R1.
3. Geben Sie den Wert 1K ein.
Definieren Sie den Wert für Widerstand 2.
1. Klicken Sie auf das Symbol für den Widerstand R2.
2. Geben Sie den Wert 470K ein.
Definieren Sie den Wert für Widerstand 3.
1. Klicken Sie auf das Symbol für den Widerstand R3.
2. Geben Sie den Wert 220 ein.
Definieren Sie den Wert für Widerstand 4.
1. Klicken Sie auf das Symbol für den Widerstand R4.
2. Geben Sie den Wert 220 ein.
Definieren Sie den Wert für Kondensator 1.
1. Klicken Sie auf das Symbol für den Kondensator C1.
2. Wenn eine Warnmeldung angezeigt wird, klicken Sie auf Ja.
3. Geben Sie den Wert 1uf ein.
Definieren Sie den Wert für Kondensator 2.
1. Klicken Sie auf das Symbol für den Kondensator C2.
2. Wenn eine Warnmeldung angezeigt wird, klicken Sie auf Ja.
3. Geben Sie den Wert 10nF ein.
4. Drücken Sie zum Beenden die ESC-Taste.
Vergewissern Sie sich, dass Sie im Stromlaufplan keine Fehler gemacht haben.
1. Klicken Sie auf Validieren > Validieren > ERC .

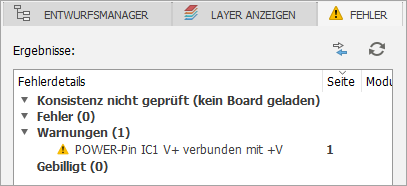

2. Überprüfen Sie die Gruppe ERC-Fehler, in der die Fehlerliste angezeigt wird. Es sollte eine Warnung für die IC1-Spannung angezeigt werden. Damit war zu rechnen. Wenn weitere Meldungen angezeigt werden, haben Sie Fehler gemacht. Gehen Sie zurück, und beheben Sie das Problem.

Aktivität 5 - Zusammenfassung

In dieser Aktivität haben Sie die Werte von Widerständen und Kondensatoren definiert. Die Werte werden im Schaltplanentwurf dokumentiert.

Hinzugefügte Werte

Zum Schaltplanentwurf hinzugefügte Werte für Widerstände und Kondensatoren
