Aktivität 2: Vergleichen der Komponenten in zwei Konstruktionsvarianten

In dieser Aktivität vergleichen Sie die Komponenten in Tubescreamer C Schematic und der zweiten Leiterplatte aus dem Tubescreamer-Elektronikentwurf.

Voraussetzungen

• Aktivität 1 ist abgeschlossen.
• Schließen Sie Tubescreamer C Board, lassen Sie jedoch Tubescreamer C Schematic geöffnet.

Schritte

1. Klicken Sie ggf. auf Gruppe Daten einblenden, navigieren Sie zu Beispiele > Electronics Samples > Synchronizer Tutorial, und öffnen Sie die Leiterplatte Tubescreamer D Electronics Design.

2. Speichern Sie sie an dem Ort der vorherigen Aktivität.

3. Öffnen Sie Tubescreamer C Schematic aus der vorangegangenen Aktivität.

4. Klicken Sie auf Validieren > Validieren > Synchronisieren .

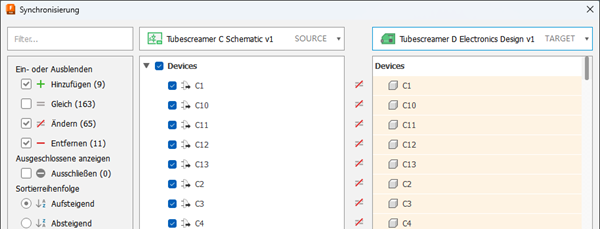

5. Behalten Sie Tubescreamer C Schematic als Quelle in der linken Spalte im Dialogfeld Synchronisierung bei, und wählen Sie Tubescreamer D Electronics Design als Ziel in der rechten Spalte aus.



   Diese Anzeige ist nützlich, um die Entwurfsänderungen zu prüfen, die auf Tubescreamer C für die Erstellung von Tubescreamer D angewendet wurden.

   Anmerkung: Wenn die Spalten nur wenige Informationen enthalten, bedeutet dies, dass Sie die Bibliotheken mit Komponenten aus dieser Leiterplatte oder diesem Schaltplan nicht aktiviert haben.

6. Nachdem Sie die Entwurfsänderungen überprüft haben, klicken Sie im Dialogfeld Synchronisierung auf Schließen, um die beiden Entwürfe unverändert zu lassen.

Aktivität 2 - Zusammenfassung

In dieser Aktivität haben Sie die Komponenten in Tubescreamer C Schematic und der Leiterplatte Tubescreamer D Electronics Design verglichen.
