Schräge globale Last im Arbeitsbereich Generatives Design

Schräge globale Last ist die globale Last, d. h., wenn sie angewendet wird, wirkt sie sich auf alle Bauteile oder Körper des generativen Modells aus. Diese Last stellt die Beschleunigungskräfte dar, die auf eine Masse wirken, die sich unter schräg verlaufender Beschleunigung befindet oder sich mit einer gleichbleibenden schräg verlaufenden Geschwindigkeit dreht. Die Kraft ist proportional zur Masse des Materials. Wichtig ist, dass die globale Last keine Auswirkungen auf Materialien mit einer Masse von null hat.

Sie können auf den Befehl zugreifen, indem Sie Schräge globale Lasten in der Gruppe Konstruktionsbedingungen des Werkzeugkastens Generatives Design auswählen.

Verwenden Sie die schräge globale Last zum Anwenden von Kräften, die die folgenden Zustände darstellen:

• Winkelgeschwindigkeit: Diese erinnert an die Zentrifugalkraft in einem sich drehenden Rad oder einer Zentrifuge, die radial nach außen relativ zur Drehachse wirkt.
• Winkelbeschleunigung: Diese kann mit der Drehung eines Rads verglichen werden, das sich mit einer stufenweise zunehmenden Geschwindigkeit dreht, bei der die Kraft tangential zur Rotationsachse wirkt.

Die Beschleunigung kann positiv (Geschwindigkeitserhöhung) oder negativ (Geschwindigkeitsverringerung) sein. Wenden Sie bei einem Objekt, das sich dreht und gleichzeitig beschleunigt oder verlangsamt, die schräge globale Last an, die sowohl aus Geschwindigkeits- als auch aus Beschleunigungseingaben besteht. Die resultierende Last erzeugt eine radiale und tangentiale Kraftkomponente an jedem Element im Modell.

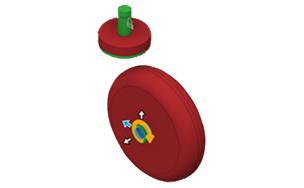

Beispiel für schräge globale Lasten
