Erstellen von Beibehalten-Geometrie für Bohrungslöcher

Für die generative Lösung ist es wichtig, zu definieren, wo Geometrie benötigt wird. Wenn Sie über ein Startmodell verfügen, können Sie definieren, welche Teile beibehalten werden sollen und welche Teile bei der generativen Lösung neu entwickelt werden können. Bohrungslöcher, mit denen ein Objekt mit einem anderen verbunden wird, sind ein gutes Beispiel für Geometrie, die eventuell beibehalten werden sollte.

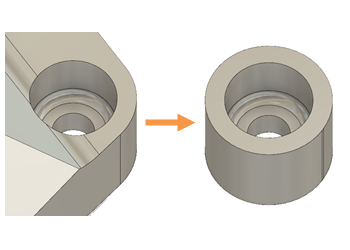

Sie können die Werkzeuge in der kontextabhängigen Umgebung Modell bearbeiten von Generative Design verwenden, um die Beibehalten-Geometrie zu erstellen. In diesem Beispiel wird ein Kreis über dem Bohrungsloch skizziert und dann das Werkzeug Extrusion mit der Operation Schnittmenge verwendet, um ein Volumenkörperelement zu extrudieren. Mit Schnittmenge wird das ursprüngliche Modell mit dem neuen Element verglichen, und es wird nur die Geometrie beibehalten, die die beiden Elemente gemeinsam haben.

Tipp: Erstellen Sie eine Kopie des ursprünglichen Modells, und arbeiten Sie mit der Kopie, sodass Sie noch eine Kopie Ihres Startmodells haben, wenn die überschüssige Geometrie mit dem Befehl Extrusion entfernt wird.

1. Klicken Sie im Arbeitsbereich Generatives Design auf der Registerkarte Definieren auf Modell bearbeiten > Modell bearbeiten .
2. Klicken Sie in der kontextabhängigen Umgebung Modell bearbeiten auf der Registerkarte Modell-Vol.körper bearb. auf Erstellen > Skizze erstellen .
3. Wählen Sie eine ebene Fläche aus, z. B. die obere oder untere Fläche des Bohrungslochs.
4. Klicken Sie auf der kontextabhängigen Registerkarte Skizze auf Erstellen > Mittelpunkt, Durchmesser, Kreis .
5. Klicken Sie in die Mitte des Bohrungslochkreises, um den Mittelpunkt der Kreisskizze festzulegen.
6. Bewegen Sie den Cursor nach außen, bis Sie den erforderlichen Durchmesser erreicht haben, und klicken Sie, um den Außendurchmesser festzulegen, oder geben Sie den Wert im Dialogfeld ein.
7. Klicken Sie mit der rechten Maustaste, und wählen Sie OK aus, um den Vorgang abzuschließen, oder wiederholen Sie Mittelpunkt, Durchmesser, Kreis, um weitere Bohrungslöcher zu erstellen.
8. Klicken Sie auf Skizze fertig stellen, um den Skizziermodus zu verlassen.
9. Klicken Sie im Browser auf Body1, klicken Sie mit der rechten Maustaste, und wählen Sie Kopieren aus, um eine Kopie des Startmodells zu erstellen.
10. Klicken Sie auf Körper, klicken sie mit der rechten Maustaste, und wählen Sie Speichern aus, um Body2 zu erstellen.
11. Blenden Sie Body1 aus, indem Sie auf das Symbol Sichtbar klicken, sodass nachfolgende Operationen keine Auswirkungen auf das ursprüngliche Modell haben.
12. Klicken Sie auf der Registerkarte Modell-Vol.körper bearb. auf Erstellen > Extrusion .
13. Wählen Sie alle Flächen auf der Skizzierebene aus, die sich innerhalb der Kreisskizze(n) befinden.
14. Drehen Sie das Modell, sodass Sie den Pfeil Extrudieren und die gegenüberliegende Ebene der Geometrie sehen können.
15. Ziehen Sie den Pfeil in Richtung der gegenüberliegenden Fläche, und klicken Sie dann auf die Ebene, um sie zu fangen.
16. Wählen Sie Schnittmenge als Vorgang im Dialogfeld Extrusion aus, und klicken Sie dann auf OK.
