Neuvernetzen von Flächen auf einem Netzkörper

Verwenden Sie das Werkzeug Neu vernetzen, um Flächen auf Netzkörpern oder Flächengruppen in Fusion zu verfeinern bzw. zu vergröbern.

1. Wählen Sie im Arbeitsbereich Konstruktion auf der Registerkarte Netz die Option Ändern > Neu vernetzen aus.

   Das Dialogfeld Neu vernetzen wird angezeigt.

2. Wählen Sie im Ansichtsbereich einen Netzkörper oder Flächengruppen auf einem Netzkörper aus.

3. Wählen Sie im Dialogfeld einen Typ für die Neuvernetzung aus:

   • Adaptiv: Erstellt kleinere Flächen in Bereichen mit hohem Detailgrad und größere Flächen in Bereichen mit geringem Detailgrad.
   • Einheitlich: Erstellt Flächen gleicher Größe in allen Bereichen.

4. Geben Sie einen Wert für die Dichte an, um die Anzahl der erstellten Flächen zu steuern.

5. Geben Sie einen Wert für Form beibehalten an, um zu definieren, wie viel von der ursprünglichen Netzkontur beibehalten werden soll.

6. Aktivieren Sie Scharfe Kanten beibehalten, um scharfe Kanten auf dem ursprünglichen Netzkörper beizubehalten.

7. Aktivieren Sie Umgrenzungen beibehalten, um die Umgrenzungen des ursprünglichen Netzkörpers beizubehalten.

8. Klicken Sie auf OK.

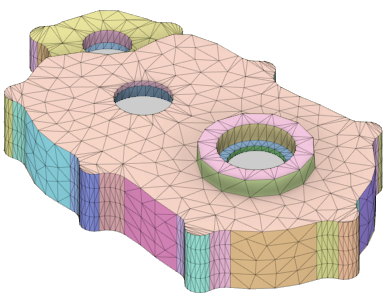

Die Flächengruppen werden neu vernetzt auf dem Netzkörper im Ansichtsbereich angezeigt. Ein Element Neu vernetzen wird in der Zeitachse angezeigt.

Tipps

• Aktivieren Sie das Kontrollkästchen Vorschau, um eine Vorschau des Netzkörpers im Ansichtsbereich anzuzeigen, die aktualisiert wird, wenn Sie die Einstellungen anpassen.
• Verwenden Sie den Neuvernetzungstyp Adaptiv, um die Details beizubehalten.
• Verwenden Sie den Neuvernetzungstyp Einheitlich, um die Flächengrößen relativ gleichmäßig zu halten.
• Klicken Sie mit der rechten Maustaste auf das Element in der Zeitachse, und wählen Sie Element bearbeiten, um die Einstellungen anzupassen.
