Lernprogramm: Messen von Modellkomponenten
Beim Erstellen von Körpern, Komponenten und Baugruppen ist es wichtig, dass Sie die Längen, Abstände, Radien, Durchmesser, Winkel, Flächen und anderen Modellelemente messen können.
In diesem Lernprogramm üben Sie das Messen einer Baugruppe, um sicherzustellen, dass die Komponenten in der Baugruppe wie gewünscht ineinander passen.
Voraussetzungen
Klicken Sie auf

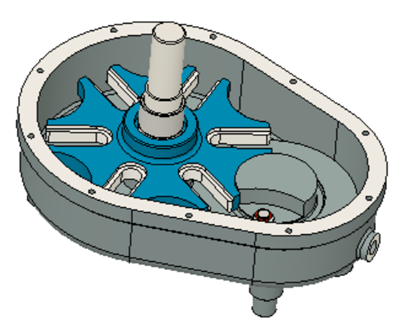

Gruppe Daten > Basic Training > 04 - Modeling, um das Bauteil Geneva_Drive zu öffnen.Stellen Sie sicher, dass der Arbeitsbereich Konstruktion aktiv ist.
Machen Sie sich mit der Baugruppe vertraut.
- Aktivieren und deaktivieren Sie im Browser den Rahmen, das Kreuzstück und den Rotor.
- Stellen Sie im Anschluss sicher, dass der Rahmen deaktiviert und das Kreuzstück und der Rotor aktiviert sind.
Tipp: Drücken Sie die
S-Taste, um den Werkzeugkasten anzuzeigen, und suchen Sie dann nach bestimmten Werkzeugen, die Sie im aktuellen Arbeitsbereich verwenden möchten.
