Erfahren Sie, wie Sie mit Komponentenfarben anzeigen die einzelnen Farben in einer Baugruppe in Fusion mit unterschiedlichen Farben anzeigen. Dies erleichtert die Unterscheidung zwischen Komponenten in einer Baugruppe und den damit verknüpften parametrischen Elementen.

Ein- oder Ausblenden von Komponentenfarben

Es gibt zwei Möglichkeiten zum Ein- oder Ausblenden von Komponentenfarben:

• Wählen Sie im Werkzeugkasten Prüfen > Komponentenfarben anzeigen .
• Drücken Sie Shift + N, um den Tastaturkurzbefehl zu verwenden.

Jede Komponente wird im Ansichtsbereich, im Browser und auf der Zeitachse in einer anderen Farbe angezeigt. Wenn sich ein Element auf mehrere Komponenten auswirkt, wird das Farbmuster für jede Komponente angezeigt.

Ändern der Farbe einer bestimmten Komponente

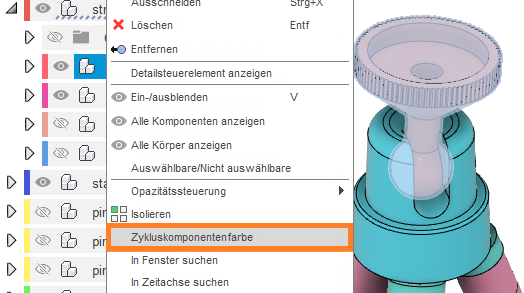

1. Klicken Sie im Browser mit der rechten Maustaste auf die Komponente.

2. Wählen Sie Zykluskomponentenfarbe aus.

   Die Komponente erhält eine neue Farbe.

3. Optional: Wiederholen Sie die Schritte 1 und 2, um die Farbe erneut zu ändern.

Ein- oder Ausblenden von Komponenten-Farbmustern

Wenn Komponentenfarben im Ansichtsbereich ausgeblendet sind, möchten Sie möglicherweise trotzdem Komponenten-Farbmuster im Browser und auf der Zeitachse anzeigen.

1. Klicken Sie auf der Zeitachse auf Einstellungen.
2. Aktivieren oder deaktivieren Sie Komponenten-Farbmuster.

Wenn diese Option aktiviert ist, werden die Komponenten-Farbmuster im Browser und auf der Zeitachse angezeigt.

Wenn diese Option deaktiviert ist, werden sie ausgeblendet.
