Aktivität 1: Bearbeiten von Elementen mithilfe der parametrischen Modellierung

Bei dieser Aktivität erhöhen Sie den Wert für die Größe der zylindrischen Bohrungen am Fuß der Strebe und für die Dicke des Stegs.

Anmerkung: Die Zeitachse wird am unteren Rand des Ansichtsbereichs angezeigt, wenn Sie sich im Modus für parametrische Modellierung befinden.

Voraussetzungen

Schritte

  1. Öffnen Sie das Startmodell Bearing_Bracket aus dem Ordner Basic Training in der Gruppe Daten.

    1. Wenn die Gruppe Daten derzeit nicht angezeigt wird, klicken Sie auf Gruppe Daten anzeigen Symbol Gruppe Daten am oberen Rand des Bildschirms.

    2. Die oberste Ebene (Startansicht) der Gruppe Daten ist unterteilt in zwei Unterabschnitte: ALLE PROJEKTE und BEISPIELE. Führen Sie einen Bildlauf nach unten durch, bis Sie BEISPIELE gefunden haben.

    3. Doppelklicken Sie auf den Ordner Basic Training, um ihn zu öffnen.

    4. Doppelklicken Sie auf den Ordner 04 - Modeling, um ihn zu öffnen.

    5. Doppelklicken Sie auf das Modell Bearing_Bracket, um es im Ansichtsbereich zu öffnen.

      Anmerkung: Wenn Sie eine Beispielkonstruktion zum ersten Mal in Fusion öffnen, wird sie im Arbeitsbereich Modell angezeigt.

  2. Geben Sie ein persönliches Projekt an, in dem Sie die Startformmodelle speichern möchten. Beispielmodelle sind schreibgeschützt und müssen in einem persönlichen Projekt gespeichert werden.

    1. Klicken Sie auf Datei > Speichern unter Symbol Speichern.
    2. Geben Sie einen Namen in das Namensfeld ein, z. B. Bearing Bracket.
    3. Erweitern Sie die Pfeilschaltfläche neben dem Feld Speicherort.
    4. Suchen und klicken Sie auf ein bestehendes Projekt, oder klicken Sie auf Neues Projekt, um ein neues Projekt zu beginnen.

  3. Geben Sie einen persönlichen Ordner an, oder erstellen Sie einen, in dem Sie die Startformmodelle speichern möchten.

    1. Doppelklicken Sie auf einen Ordner im Projekt, um ihn auszuwählen, oder erstellen Sie einen neuen Ordner.
    2. Um einen neuen Ordner zu erstellen, klicken Sie auf Neuer Ordner.
    3. Geben Sie einen Namen für den Ordner ein, z. B. Bearing Bracket.
    4. Drücken Sie die Eingabetaste.
    5. Doppelklicken Sie auf den Ordner, um ihn als aktuellen Dateispeicherort zuzuweisen.
    6. Klicken Sie auf Speichern.

  4. Vergrößern Sie die zylindrischen Bohrungen am Fuß der Strebe. Legen Sie den Durchmesser auf 20 mm, die Tiefe der zylindrischen Senkung auf 7.5 mm und den Durchmesser der zylindrischen Senkung auf 27.5 mm fest.

    1. Klicken Sie mit der rechten Maustaste auf die Innenfläche einer der Bohrungen im Ansichtsbereich, und wählen Sie Element bearbeiten aus.

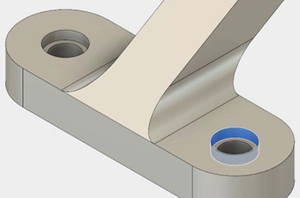

      Fläche der zylindrischen Senkung auswählen

    2. Legen Sie im Dialogfeld Element bearbeiten

      • den Durchmesser auf 20 mm,

      • die Tiefe der zylindrischen Senkung auf 7.5 mm und

      • den Durchmesser der zylindrischen Senkung auf 27.5 mm fest.

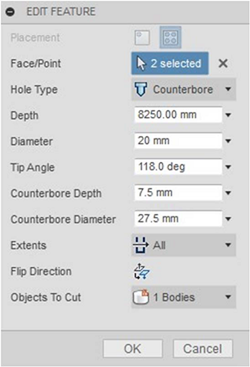

        Änderungen bei zylindrischen Bohrungen

    3. Klicken Sie auf OK, um das Werkzeug zu beenden und das Dialogfeld Element bearbeiten zu schließen.

  5. Erhöhen Sie die Dicke des Stegs auf 7.5 mm.

    1. Doppelklicken Sie auf das Steg-Element auf der Zeitachse.

    2. Erhöhen Sie im Dialogfeld Element bearbeiten die Dicke auf 7.5 mm.

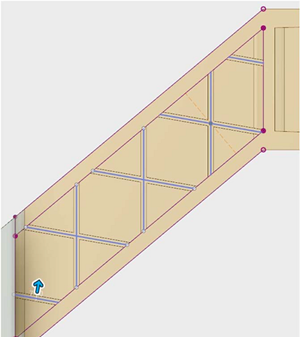

      Erhöhen der Dicke des Stegs

    3. Klicken Sie auf OK, um das Werkzeug zu beenden.

Aktivität 1 - Zusammenfassung

Bei dieser Aktivität haben Sie den Wert für die Größe der zylindrischen Bohrungen am Fuß der Strebe und für die Dicke des Stegs erhöht.

Sie haben diese Aufgabe mithilfe der folgenden Werkzeuge ausgeführt:
