Bei dieser Aktivität wechseln Sie in den direkten Modellierungsmodus, um den Winkel des Lagerarms zu ändern. Anschließend starten Sie den Konstruktionsverlauf neu.
Wechseln Sie zur direkten Modellierung.
Klicken Sie auf das Zahnrad-Symbol in der unteren rechten Ecke des Fensters.
Klicken Sie auf Konstruktionsverlauf nicht erfassen
.
Klicken Sie im Dialogfeld Warnung auf Weiter, um die Zeitachse zu löschen und zur direkten Modellierung zu wechseln.

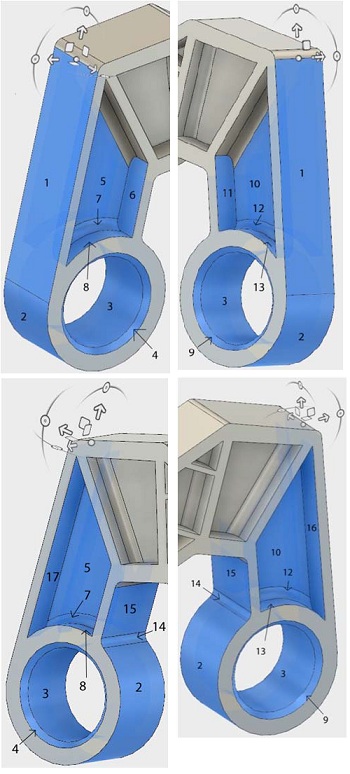

Wählen Sie die 17 Flächen des Arms als zu verschiebende Objekte aus.
Klicken Sie auf Konstruktion > Volumenkörper > Ändern > Verschieben/Kopieren
.
Legen Sie im Dialogfeld Verschieben/Kopieren die Option Objekt verschieben auf Flächen fest.
Klicken Sie auf die 17 Flächen des Arms, um diese als zu verschiebende Objekte auszuwählen.

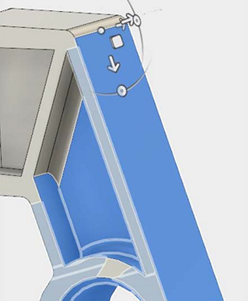

Verschieben Sie den Drehpunkt auf die Mitte der oberen Kante auf der obersten, langen Außenfläche des Arms.
Klicken Sie im Dialogfeld Verschieben/Kopieren auf Drehpunkt festlegen
.
Klicken Sie auf die Mitte der oberen Kante auf der obersten, langen Außenfläche des Arms.

Klicken Sie im Dialogfeld Verschieben/Kopieren auf Drehpunkt festlegen
.
Verschieben Sie den Lagerarm um die X-Achse 30 Grad nach oben.
Aktivieren Sie den Konstruktionsverlauf erneut, um zurück zur parametrischen Modellierung zu wechseln.
Klicken Sie im Browser mit der rechten Maustaste auf die Komponente Bearing_Bracket
.
Klicken Sie auf Konstruktionsverlauf erfassen
.
Bei dieser Aktivität sind Sie in den direkten Modellierungsmodus gewechselt, um den Winkel des Lagerarms zu ändern. Anschließend haben Sie den Konstruktionsverlauf neu gestartet.
Sie haben diese Aufgabe mithilfe der folgenden Werkzeuge ausgeführt:
