Einfügen von McMaster-Carr-Komponenten

Erfahren Sie, wie Sie auf McMaster-Carr-Komponenten zugreifen und eine 3D-CAD-Datei aus der McMaster-Carr-Bibliothek in Ihre Fusion-Konstruktion einfügen.

1. Klicken Sie im Werkzeugkasten auf Einfügen > McMaster-Carr Komponente einfügen .

2. Klicken Sie auf OK, wenn die Anmerkung angezeigt wird.

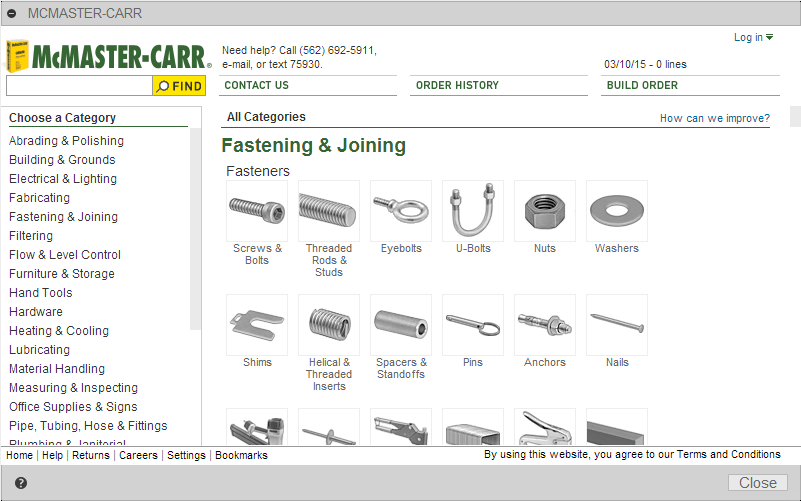

   Die McMaster-Carr-Website wird direkt in Fusion geöffnet.



3. Durchsuchen Sie den Katalog, um eine Komponente zu finden.

   Das CAD-Symbol auf der Komponentenseite gibt an, ob technische Zeichnungen oder 3D-Modelle verfügbar sind.



4. Klicken Sie auf eine Teilenummer, um auf das 3D-Modell zuzugreifen.

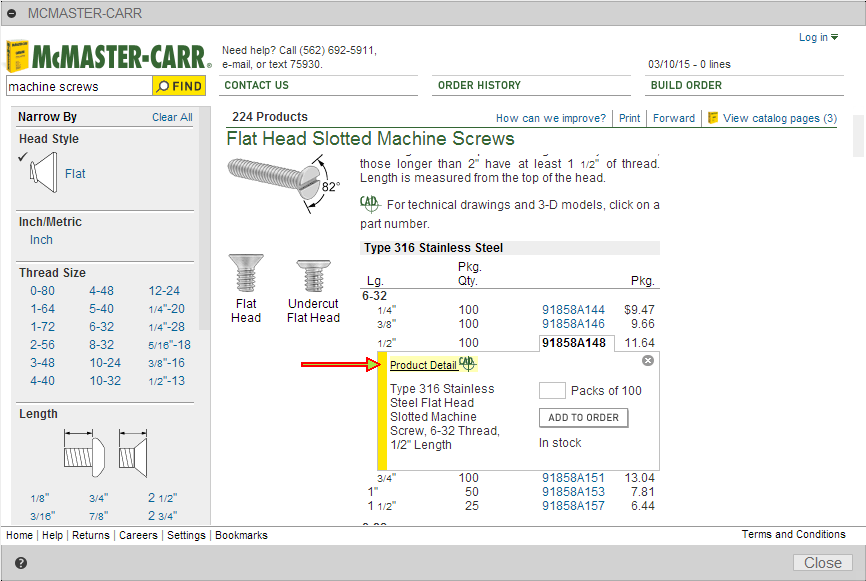

5. Klicken Sie auf Produktdetails.

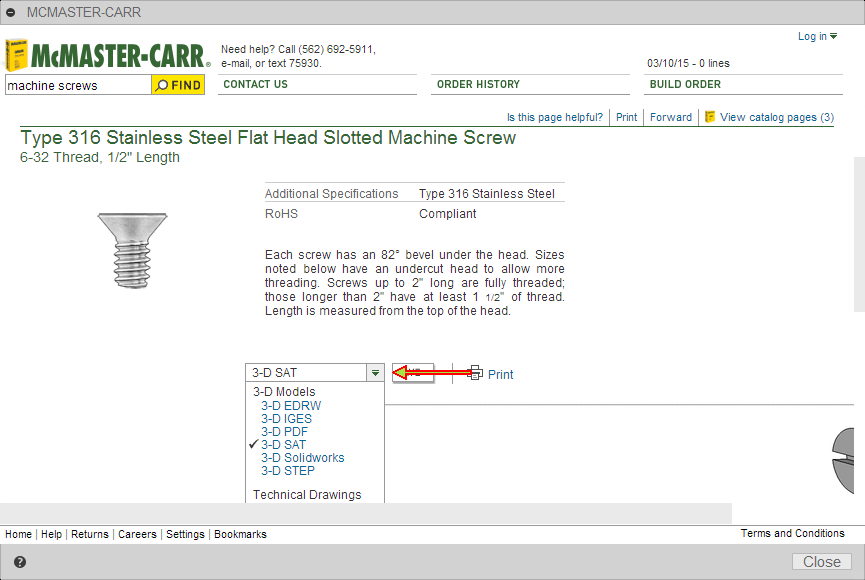

6. Wählen Sie aus der Dropdown-Liste ein 3D-Format aus.

   Anmerkung: Es werden nur SAT- und STEP-3D-Formate unterstützt.

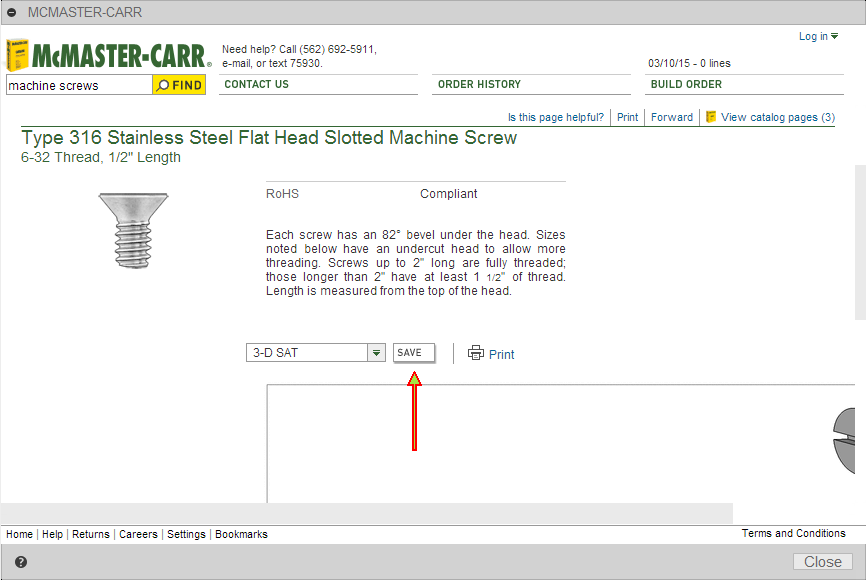

7. Klicken Sie auf Speichern.



Die ausgewählte Komponente wird in die aktuelle Konstruktion eingefügt.

Tipp

• Klicken Sie im Browser mit der rechten Maustaste auf die Komponente, und wählen Sie Eigenschaften aus, um den Namen, die Nummer und die Beschreibung des Bauteils zu bearbeiten.

Video

McMaster-Carr-Zugriff in Fusion
