Messen - Referenz

Messen zeigt die Messwerte für Abstand, Winkel, Fläche, Bogenradius usw. für die ausgewählte Geometrie an.

Konstruktion, Generatives Design, Simulation oder Fertigen > Prüfen > Messen Symbol Messen

Wenn Sie die Option Messen aktivieren, werden im Dialogfeld Geometrie-Informationen für die ausgewählten Objekte angezeigt. Die angezeigten Ergebnisse hängen vom ausgewählten Geometrietyp ab. Wenn Sie beispielsweise eine Kante auswählen, wird nur die Länge angezeigt. Wenn Sie jedoch eine Fläche auswählen, werden sowohl die Konturlänge als auch der Bereich angezeigt.

Weitere Informationen erhalten Sie im Video Messen von gefrästen Elementen.

Auswahlfilter

Steuert, welcher Objekttyp zur Auswahl verfügbar ist.

Genauigkeit

Legt die Anzahl der Dezimalstellen fest, die in den Ergebnissen angezeigt werden.

Genauigkeit (Einstellung)

Sekundäreinheiten

Zeigt bei Messungen die Sekundäreinheiten in Klammern an.

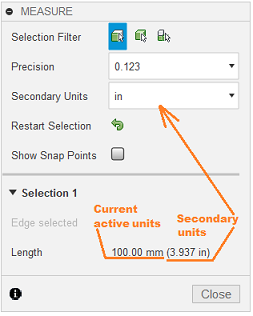

Dialogfeld Messen - Sekundäreinheiten

Auswahl aufheben

Symbol Neustart Löscht den aktuellen Auswahlsatz.

Fangpunkte anzeigen

Aktivieren Sie das Kontrollkästchen, um Fangpunkte anzuzeigen, wenn Sie den Mauszeiger im Ansichtsbereich über Geometrie platzieren. Halten Sie die STRG-Taste (Windows) oder Befehlstaste (MacOS) gedrückt, um die Fixierung an Fangpunkten aufzuheben, oder die Umschalttaste, um die Fangpunkte auszublenden. Diese Option ist nur verfügbar, wenn der Auswahlfilter auf Fläche/Kante/Scheitelpunkt Flächenfilter auswählen festgelegt ist.

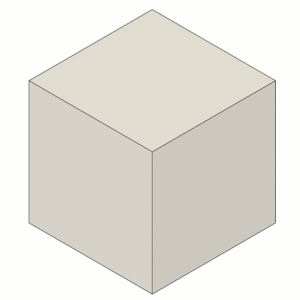

Messen von Fangpunkten

Ergebnisse

Zeigt die Ergebnisse der Messung an. Welche Art von Ergebnissen verfügbar ist, hängt vom Typ der ausgewählten Objekte ab.

Auswahl Ergebnisse Auswahlbeispiele

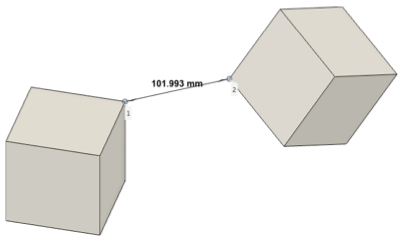

Zwei Objekte Abstand: Zeigt den kürzesten Abstand zwischen den beiden ausgewählten Objekten an. Abstand messen

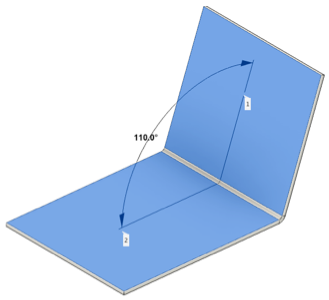

Zwei 2D-Objekte auf nicht parallelen Ebenen Winkel: Zeigt die Winkelmessung zwischen zwei ausgewählten Objekten an. Winkel messen

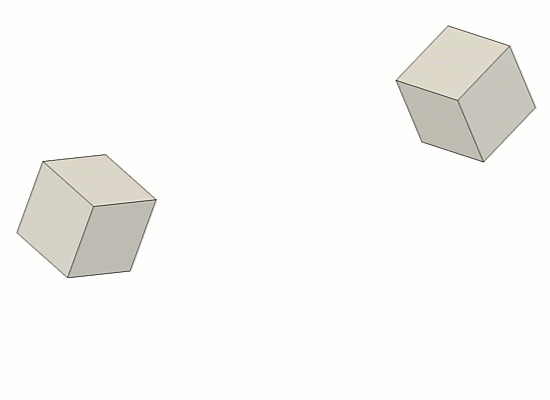

XYZ Delta

Zeigt die X-, Y- und Z-Bemaßungen im Dialogfeld und im Ansichtsbereich an. Nur für den Auswahltyp Scheitelpunkt verfügbar.

Auswahl 1 und 2

Zeigt Informationen über die ausgewählten Objekte an. Welche Daten angezeigt werden, hängt vom ausgewählten Objekttyp ab.

Objekttyp Ergebnisse Beispiele
  • Skizzierpunkt
  • Scheitelpunkt
  • X-Position
  • Y-Position
  • Z-Position

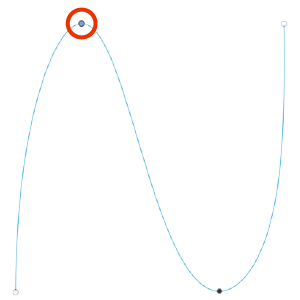

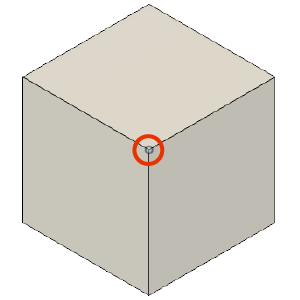

Skizzierpunkt ausgewählt Scheitelpunktauswahl
  • Skizzierlinie
  • Anpassungspunkt-Skizzier-Spline
  • Kante (Offen)
  • Länge

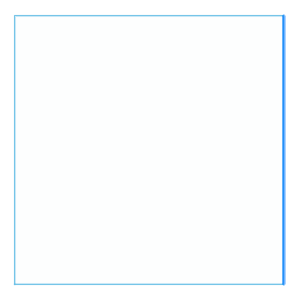

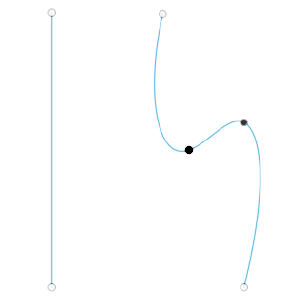

Skizzierlinie ausgewählt Skizzierkurven ausgewählt

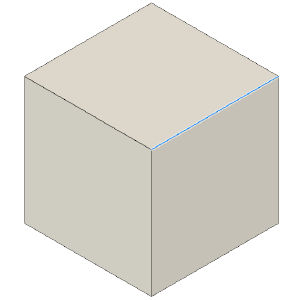

Kante ausgewählt
  • Skizzierbogen
  • Länge
  • Radius
  • Durchmesser

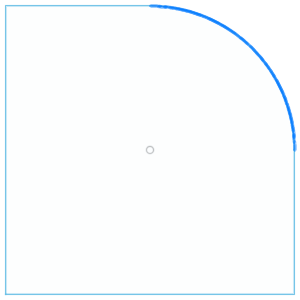

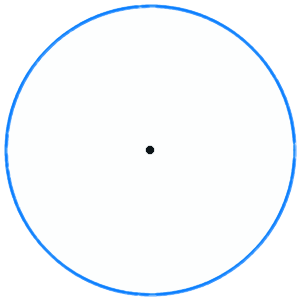

Skizzierbogenkreis ausgewählt Auswahl einer Skizziereckabrundung
  • Skizzenprofil (Quadrat)
  • Fläche (Quadrat)
  • Fläche
  • Konturlänge

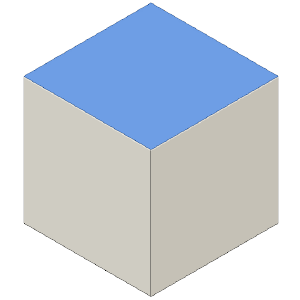

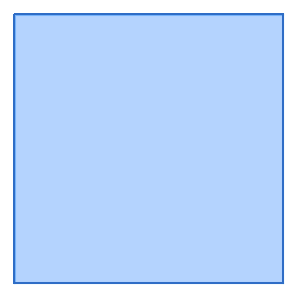

Skizzenprofil quadratisch ausgewählt Quadratische Fläche ausgewählt
  • Skizzenprofil (geschlossen, kreisförmig)
  • Fläche (kreisförmig)
  • Fläche
  • Konturlänge
  • Mittelpunktposition X
  • Mittelpunktposition Y
  • Mittelpunktposition Z

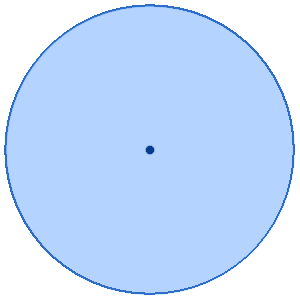

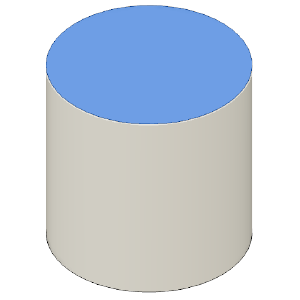

Kreisförmiges Skizzierprofil ausgewählt Kreisförmige Flächenauswahl
  • Kante (kreisförmig)
  • Länge
  • Radius
  • Durchmesser
  • Mittelpunktposition X
  • Mittelpunktposition Y
  • Mittelpunktposition Z

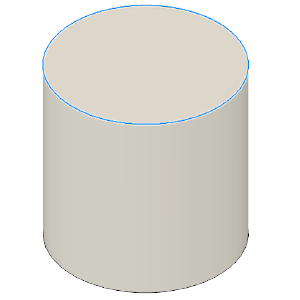

Kreisförmige Kante ausgewählt
  • Fläche (Quadrat/nicht kreisförmig)
  • Fläche
  • Konturlänge

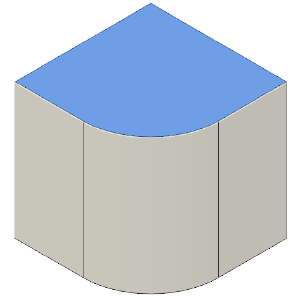

Quadratische Fläche ausgewählt Nicht kreisförmige Fläche ausgewählt
  • Fläche (zylindrisch)
  • Fläche (Abrundung)
  • Radius
  • Durchmesser
  • Fläche
  • Konturlänge

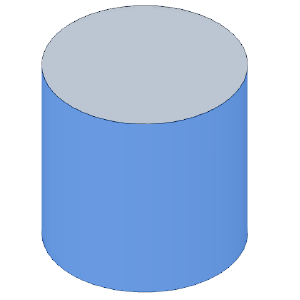

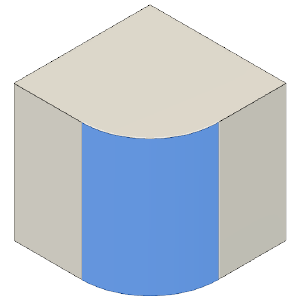

Zylindrische Fläche ausgewählt Abgerundete Fläche ausgewählt
  • Volumenkörper
Keine
  • Komponente
Keine

Tipps
