Mit dem Werkzeug Drehen wird ein Volumenkörper durch Drehen eines ausgewählten Profils oder einer Modellgeometrie um eine Achse in Fusion erstellt.

Konstruktion > Volumenkörper > Erstellen > Drehen

Profil

Wählen Sie koplanare Skizzierprofile oder Flächen aus, die gedreht werden sollen.

Achse

Wählen Sie ein lineares oder kreisförmiges Objekt zum Definieren der Achse, um die das Profil gedreht werden soll.

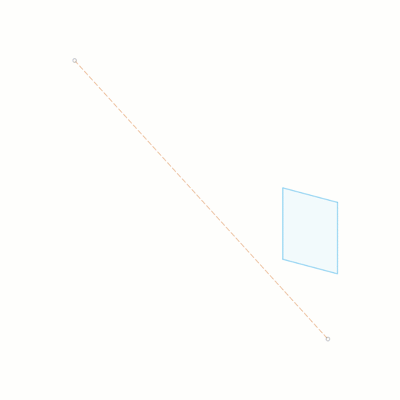

Projektionsachse

Projiziert die Achse auf dieselbe Skizzierebene wie das gedrehte Profil. Deaktivieren Sie diese Option, um die Achse an ihrer ursprünglichen Position zu belassen.

Grenztyp

Legt den Endpunkt der Drehung fest.

• Teilweise: Dreht das Profil um die Achse auf einen angegebenen Winkelwert.
• Auf Objekt: Dreht zu einem Körper, einer Fläche oder Ebene, die Sie auswählen.
• Vollständig: Dreht das Profil um 360 Grad um die Achse.

Winkel

Gibt den Winkel für die Drehung um die Achse an.

• Wenn der Grenztyp auf Teilweise eingestellt ist, geben Sie den Winkelwert zum Drehen des Profils um die Achse an.
• Wenn der Grenztyp auf Bis festgelegt ist, wählen Sie den Körper, die Fläche, die Ebene oder den Scheitelpunkt aus, auf die/den die Drehung angewendet werden soll.

Richtung

Steuert die Richtung der Drehung von der Profilebene aus.

• Eine Seite: Dreht das Profil auf einer Seite der Profilebene.
• Zwei Seiten: Dreht das Profil auf jeder Seite der Profilebene.
• Symmetrisch: Dreht das Profil symmetrisch auf jeder Seite der Profilebene.

Operation

Wählen Sie eine Operation aus, um zu steuern, wie sich das Element auf die Konstruktion auswirkt.

• Verbinden: Kombiniert den neuen mit einem vorhandenen Körper.
• Schneiden: Schneidet eine Fläche aus einem vorhandenen Körper aus.
• Schnittmenge: Erstellt einen Körper am Schnittpunkt eines vorhandenen Körpers mit dem neuen Körper.
• Neuer Körper: Erstellt einen neuen Körper in der aktiven Komponente.
• Neue Komponente: Erstellt einen neuen Körper in einer neuen Komponente.

Objekte zum Ausschneiden

Geben Sie an, ob die Körper neu berechnet oder die aktuellen Körper beibehalten werden sollen.

• Automatisch auswählen berechnet die auszuschneidenden Körper basierend auf dem aktuellen Sichtbarkeitsstatus neu.
• Anz. Körper schneidet dieselben Körper aus, die bei der Erstellung des Ausschneidevorgangs berücksichtigt wurden.

Nur für Schneidevorgänge verfügbar. Die Option ist nur aktiv, wenn Sie Vorgänge bearbeiten.

Wenn Sie einen Ausschneidevorgang erstellen, werden die betreffenden Körper basierend auf der Sichtbarkeit festgelegt. Sichtbare Körper nehmen teil. Nicht sichtbare Körper nehmen nicht teil.

Beim Bearbeiten des Vorgangs in der Zeitachse wird der Schnitt neu berechnet. Sie können festlegen, ob die auszuschneidenden Körper neu berechnet werden sollen (Automatisch auswählen) oder ob die Körper, die beim Erstellen des Vorgangs verwendet wurden, beibehalten werden sollen (Anz. Körper).
