Erstellt eine Fase.

Erfahren Sie, wie Sie mit dem Werkzeug Fase Kanten auf einem Volumenkörper in Fusion abschrägen.

1. Klicken Sie auf Konstruktion > Volumenkörper > Ändern > Fase .

   Das Dialogfeld Fase wird angezeigt.

2. Wählen Sie im Ansichtsbereich Kanten, Flächen oder Elemente aus, die gefast werden sollen.

   Der Auswahlsatz wird als Zeile im Auswahlfeld angezeigt.

3. Wählen Sie im Dialogfeld den Typ der Fase aus:

   • Gleicher Abstand: Schrägt Kanten auf Grundlage eines gleichen Abstands zu jeder Seite ab.
   • Zwei Abstände: Schrägt Kanten auf Grundlage eines unterschiedlichen Abstands zu jeder Seite ab.
   • Abstand und Winkel: Schrägt Kanten auf Grundlage eines einzelnen Abstands und eines Winkels ab.

4. Passen Sie die Werte für Abstand oder Winkel für die Fase an:

   • Ziehen Sie im Ansichtsbereich die Manipulatorgriffe für Abstand oder Winkel.

   • Geben Sie im Dialogfeld in der Zeile im Auswahlfeld die Werte für den Abstand oder den Winkel an.

     Tipp: Halten Sie Ctrl (Windows) bzw. Command (MacOS) gedrückt, um den Auswahlsatz zu ändern, nachdem Sie den Wert für Abstand oder Winkel angepasst haben.

5. Klicken Sie optional beim Fasentyp Zwei Abstände auf das Symbol Umkehren , um die erste und zweite Seite umzukehren.

6. Wählen Sie einen Ecktyp aus:

   • Fase: Erstellt eine Fase, um abgeschrägte Kanten an der Ecke zu verbinden.

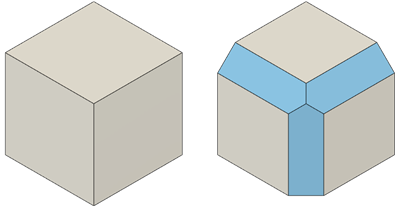

   • Gehrung: Verbindet abgeschrägte Kanten zu einem Eckpunkt mit Gehrung.

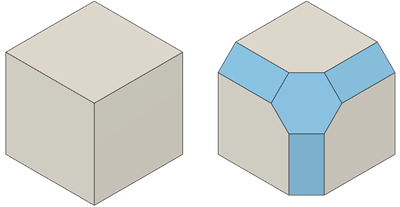

   • Mischen: Mischt abgeschrägte Kanten mit benachbarten Flächen.

7. Klicken Sie optional in der Tabelle auf das Symbol +, um der Liste einen Auswahlsatz hinzuzufügen. Wiederholen Sie die Schritte 2 bis 6, um Abrundungen mit anderen Einstellungen als im ersten Auswahlsatz zu erstellen.

8. Klicken Sie auf OK.

Die Fasen werden auf dem Volumenkörper im Ansichtsbereich angezeigt.

Tipps

• Halten Sie Ctrl (Windows) bzw. Command (MacOS) gedrückt, um den Auswahlsatz zu ändern, sobald die Vorschau für das Fasenwerkzeug auf dem Körper im Ansichtsbereich angezeigt wird.

• Verwenden Sie Tangentenkette, um Auswahlsätze dynamisch zu steuern.

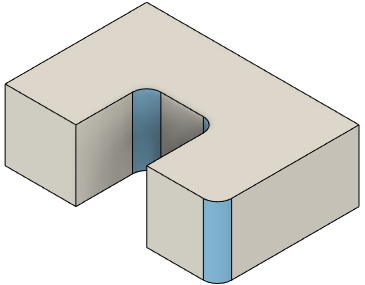

  • Wenn Sie mit einem Körper beginnen und einen Abrundungsvorgang wie folgt durchführen:

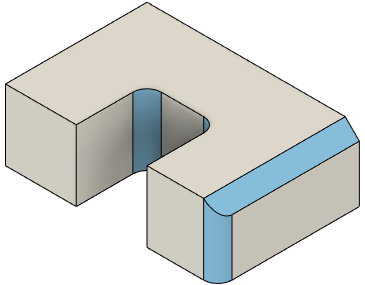

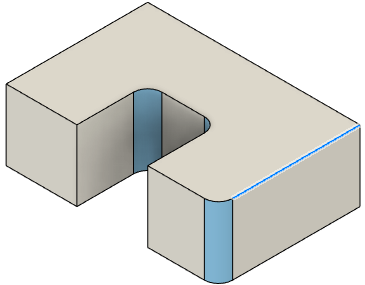

  • Wenn Tangentenkette deaktiviert ist, wählen Sie jeweils eine einzelne Kante mit dem folgenden Ergebnis für Fasen aus:

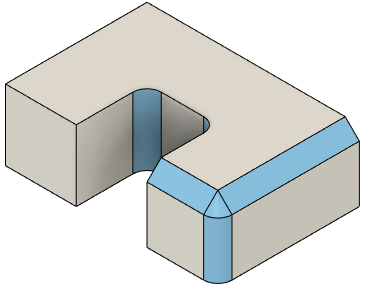

  • Wenn Tangentenkette aktiviert ist, wählen Sie tangential verbundene Kanten mit dem folgenden Ergebnis für Fasen aus:

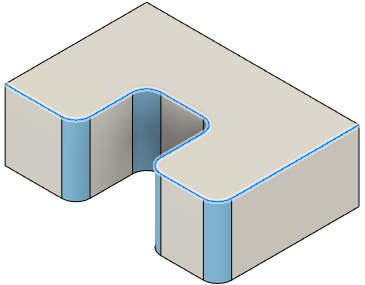

  • Wenn Sie auf der Zeitachse zurückgehen und dem vorherigen Abrundungsvorgang weitere Kanten hinzufügen:

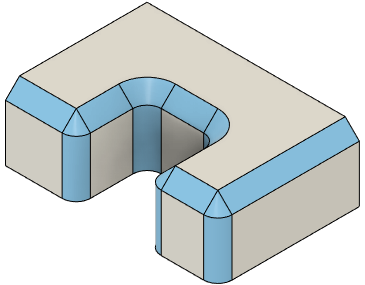

  • Wenn Sie den späteren Vorgang zum Fasen erneut ausführen, wird der Auswahlsatz aktualisiert und enthält neue tangential verbundene Kanten mit dem folgenden Ergebnis für Fasen:



• Deaktivieren Sie Tangentenkette, um tangential verbundene Kanten auszuschließen, wenn Sie Kanten auswählen.
