Erstellen einer Ebene durch zwei Kanten
Erfahren Sie, wie Sie mit dem Werkzeug Ebene durch zwei Kanten eine Konstruktionsebene erstellen, die durch zwei nicht parallele Kanten oder Achsen in Fusion führt.
Wählen Sie im Werkzeugkasten Konstruieren > Ebene durch zwei Kanten
aus.Das Dialogfeld Konstruktionsgeometrie wird angezeigt, Typ ist auf Ebene und Methode auf Durch zwei Kanten eingestellt.
Wählen Sie eine Option für Grenztyp aus, um den Endpunkt der Ebene festzulegen.
Wählen Sie im Ansichtsbereich die erste Kante oder Achse aus.
Wählen Sie eine zweite Kante oder Achse aus.
Klicken Sie auf OK.

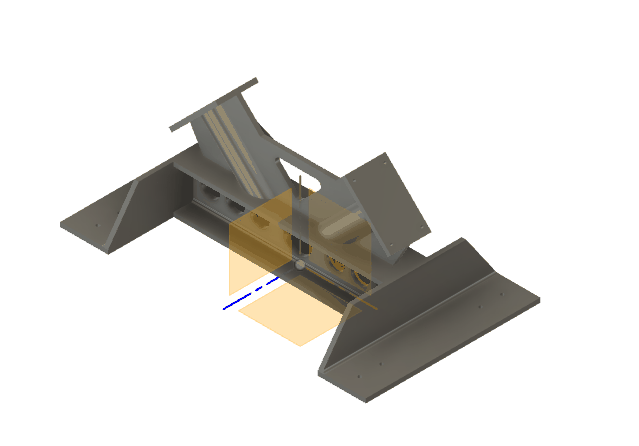

Die neue Konstruktionsebene wird im Ansichtsbereich angezeigt und verläuft durch die beiden ausgewählten Kanten oder Achsen.
Anmerkung: Wenn keine mathematische Ebene mit beiden Kanten oder Achsen vorhanden ist, können Sie die zweite Kante oder Achse nicht auswählen.
Tipps
- Erstellen Sie Konstruktionsebenen, wenn Sie Skizzen erstellen möchten, die nicht auf einer der drei vorgegebenen Ebenen liegen.
- Verwenden Sie Konstruktionsebenen als Eingabe für weitere Werkzeuge, z. B. das Schnittwerkzeug für das Werkzeug Körper teilen.
- Verwenden Sie eine Ebene durch zwei Kanten, wenn Sie einen Verbindungskörper zwischen vorhandenen Körpern erstellen möchten.
