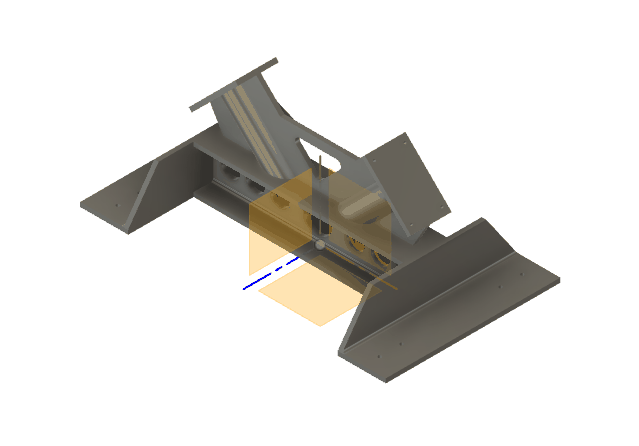

Erstellen eines Punkts am Schnittpunkt einer Kante und einer Ebene

Erfahren Sie, wie Sie mit dem Werkzeug Punkt an Kante und Ebene einen Konstruktionspunkt am Schnittpunkt oder am erweiterten Schnittpunkt einer linearen Kante, Skizzierlinie oder Achse und einer Ebene oder Fläche in Fusion erstellen.

1. Wählen Sie im Werkzeugkasten Konstruieren > Punkt an Kante und Ebene aus.

   Das Dialogfeld Konstruktionsgeometrie wird angezeigt, Typ ist auf Punkt und Methode auf An Kante und Ebene eingestellt.

2. Wählen Sie eine Option für Grenztyp aus, um den Endpunkt der Ebene festzulegen.

3. Wählen Sie im Ansichtsbereich die lineare Kante, Skizzierlinie oder Achse aus.

4. Wählen Sie eine Ebene oder Fläche aus.

5. Klicken Sie auf OK.

Der neue Konstruktionspunkt wird im Ansichtsbereich am Schnittpunkt oder am erweiterten Schnittpunkt der linearen Kante, Skizzierlinie oder Achse und der ausgewählten Ebene oder Fläche angezeigt.

Tipps

• Sie können nur jeweils einen Konstruktionspunkt erstellen.
• Erstellen Sie Konstruktionspunkte, wenn Sie einen Punkt referenzieren möchten, der nicht vorhanden ist.
