Analysieren des Mindest-Werkzeugradius

Erfahren Sie, wie Sie mit der Mindestradius-Analyse in Fusion den Mindest-Werkzeugradius ermitteln, der für subtraktive Fertigungsmethoden benötigt wird.

Dieses Werkzeug hebt Bereiche mit starker und geringer Krümmung hervor, sodass Bereiche, die nicht mit einem bestimmten Werkzeugradius bearbeitet werden können, leicht identifiziert werden können.

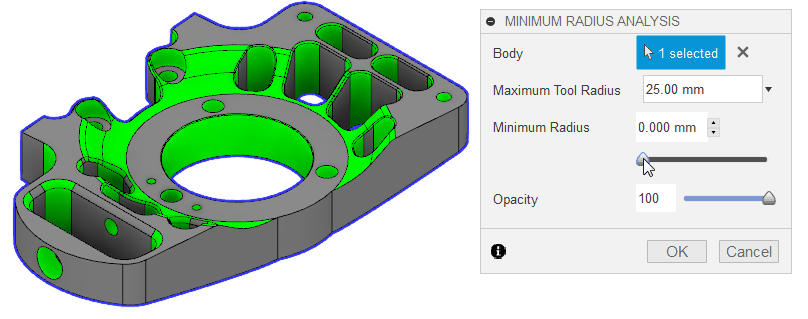

1. Wählen Sie im Werkzeugkasten Prüfen > Mindestradius-Analyse aus.

   Das Dialogfeld Mindestradius-Analyse wird angezeigt.

2. Wählen Sie im Ansichtsbereich den oder die Körper aus, den/die Sie analysieren möchten.

3. Legen Sie im Dialogfeld den maximalen Werkzeugradius fest.

4. Geben Sie den minimalen Radius an.

5. (Optional) Passen Sie den Schieberegler Opazität an.

6. (Optional) Aktivieren Sie Scharfe Kurven, um scharfe Kurven in die Analyse einzubeziehen.

7. Klicken Sie auf OK.

Die Ergebnisse der Mindestradius-Analyse werden im Ansichtsbereich und im Ordner Analyse im Browser angezeigt.

Tipps

• Um die Analyse zu bearbeiten, klicken Sie mit der rechten Maustaste auf das Ordnerelement im Browser und wählen Bearbeiten.
• Um die Analyse im Ansichtsbereich ein- oder auszublenden, klicken Sie auf das Sichtbarkeitssymbol im Browser.
