Versatzflächen

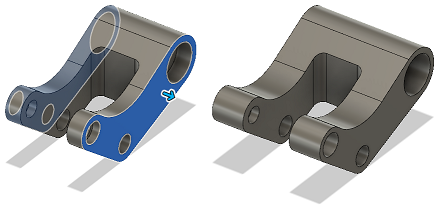

Erfahren Sie, wie Sie mit dem Werkzeug Fläche versetzen in Fusion Flächen auf einem Volumenkörper in positiver oder negativer Richtung verschieben.

Wählen Sie eine oder mehrere Flächen aus, und geben Sie den Versatzabstand an.

Angrenzende gekrümmte tangentiale Flächen werden versetzt, wenn geometrisch möglich.

1. Wählen Sie im Arbeitsbereich Konstruktion auf der Registerkarte Volumenkörper die Option Ändern > Fläche versetzen aus.
2. Wählen Sie eine Fläche aus, die Sie ändern möchten.
3. Ziehen Sie den Manipulator, oder geben Sie einen genauen Wert ein.
4. Klicken Sie auf OK.

Sobald Sie die Werkzeugaktion bestätigen, wird ein neues Element Fläche versetzen auf der Zeitachse erstellt, mit dem Sie die Fläche zu einem späteren Zeitpunkt erneut bearbeiten können, indem Sie auf das Symbol doppelklicken.
