Mit dem Werkzeug Sweeping erstellen Sie einen Volumenkörper aus einem Profil, einer planaren Fläche oder einem Sweeping-Körper entlang eines Pfads in Fusion.

Konstruktion > Volumenkörper > Erstellen > Sweeping

Registerkarte Element

Wählen Sie Geometrie aus, und legen Sie die Sweeping-Einstellungen fest.

Typ

Wählen Sie die Art des zu erstellenden Sweepings aus.

• Einzelner Pfad: Sweept das ausgewählte Profil entlang des Pfads.
• Pfad und Führungsschiene: Sweept das ausgewählte Profil entlang des Pfads und verwendet die Führungsschiene zum Steuern der Skalierung und Ausrichtung der gesweepten Geometrie.
• Pfad und Führungsfläche: Sweept das ausgewählte Profil entlang des Pfads und verwendet die Führungsfläche zum Steuern der Skalierung und Ausrichtung der gesweepten Geometrie.
• Volumenkörper-Sweeping: Sweept den ausgewählten Volumenkörper entlang des Pfads.

Profil

Wählen Sie ein Profil oder eine planare Fläche für das Sweeping entlang des Pfads aus.

Körper

Wählen Sie einen Volumenkörper für das Sweeping entlang des Pfads aus.

Pfad

Wählen Sie einen Pfad aus, an dem entlang das ausgewählte Profil gesweept werden soll.

Führungsschiene

Wählen Sie eine Führungsschiene aus, um den Maßstab und die Ausrichtung des Profils beim Sweeping entlang des Pfads zu steuern.

Kette auswählen

Aktivieren Sie diese Option, um tangential verbundene Geometrie automatisch auszuwählen.

Abstand

Geben Sie den Abstand für das Sweeping entlang des Pfads an.

Der Wert wird in Prozent des Gesamtabstands gemessen.

Bereich: 0.00-1.00

Konuswinkel

Geben Sie den Winkel für die Verjüngung des Sweepings an.

Drehwinkel

Geben Sie den Winkel an, um den das Objekt um den Pfad gedreht werden soll.

Grenzen

• Lotrecht zu Pfad
• Vollständige Ausmaße

Profilskalierung

Steuert die Skalierung und Ausrichtung basierend auf der Führungsschiene.

• Maßstab: Verwenden Sie den Abstand zwischen Pfad und Führungsschiene zur Skalierung des Profils in X- und Y-Richtung.
• Strecken: Verwenden Sie den Abstand zwischen Pfad und Führungsschiene zur Skalierung des Profils in X-Richtung (streckt das Profil zwischen den Schienen und behält die Höhe bei).
• Keine: Verwenden Sie einfach die Führungsschiene zur Ausrichtung, anstatt das Profil entlang der Sweeping-Richtung zu skalieren.

Ausrichtung

• Lotrecht: Richtet den gesweepten Körper lotrecht zum Pfad aus.
• Parallel: Richtet den gesweepten Körper parallel zum Pfad aus.
• Ausgerichtet (Volumenkörper-Sweeping): Richtet das Sweeping-Objekt an der ausgewählten Achse aus. Es kann sich beim Sweeping entlang des Pfads um diese Achse drehen.

Vorgang

Wählen Sie eine Operation aus, um zu steuern, wie sich das Element auf die Konstruktion auswirkt.

• Verbinden: Kombiniert den neuen mit einem vorhandenen Körper.
• Schneiden: Schneidet eine Fläche aus einem vorhandenen Körper aus.
• Schnittmenge: Erstellt einen Körper am Schnittpunkt eines vorhandenen Körpers mit dem neuen Körper.
• Neuer Körper: Erstellt einen neuen Körper in der aktiven Komponente.
• Neue Komponente: Erstellt einen neuen Körper in einer neuen Komponente.

Objekte zum Ausschneiden

Geben Sie an, ob die Körper neu berechnet oder die aktuellen Körper beibehalten werden sollen.

• Automatisch auswählen berechnet die auszuschneidenden Körper basierend auf dem aktuellen Sichtbarkeitsstatus neu.
• Anz. Körper schneidet dieselben Körper aus, die bei der Erstellung des Ausschneidevorgangs berücksichtigt wurden.

Nur für Schneidevorgänge verfügbar. Die Option ist nur aktiv, wenn Sie Vorgänge bearbeiten.

Wenn Sie einen Ausschneidevorgang erstellen, werden die betreffenden Körper basierend auf der Sichtbarkeit festgelegt. Sichtbare Körper nehmen teil. Nicht sichtbare Körper nehmen nicht teil.

Beim Bearbeiten des Vorgangs in der Zeitachse wird der Schnitt neu berechnet. Sie können festlegen, ob die auszuschneidenden Körper neu berechnet werden sollen (Automatisch auswählen) oder ob die Körper, die beim Erstellen des Vorgangs verwendet wurden, beibehalten werden sollen (Anz. Körper).

Registerkarte Analyse

Ermöglicht die Analyse der Qualität der Flächenkrümmung im als Vorschau angezeigten Ergebnis im Ansichtsbereich.

Analysetyp

Wählen Sie einen Analysetyp aus, um die Qualität der Flächenkrümmung auf dem ausgewählten Körper zu visualisieren.

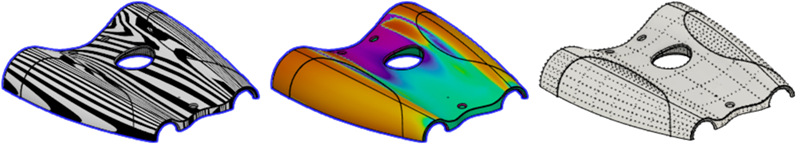

Typ	Beschreibung
Keine	Zeigt keine Analyse an.
Zebrastreifen	Zeigt abwechselnd schwarze und weiße Streifen auf einem Körper an, um Ihnen die Analyse der Flächenkrümmung zu erleichtern.
Krümmungs-Map	Zeigt einen Farbverlauf auf einem Körper an, der Ihnen bei der Analyse von Bereichen mit starker und geringer Flächenkrümmung hilft.
Isokurve	Wendet UV-Mapping und Krümmungskämme an, um die Qualität der Flächenkrümmung zu analysieren.

Körper

Wählen Sie die zu analysierenden Körper aus.
