Mit der Einstellung Tangentenkette können Sie Auswahlsätze dynamisch steuern, indem Sie tangential verbundene Geometrie in bestimmten Werkzeugen in Fusion auswählen.

Bei Werkzeugen wie Abrundung und Fase ist Tangentenkette vorgabemäßig aktiviert, sodass beim Auswählen von Kanten zum Abrunden oder Fasen der Auswahlsatz automatisch tangential verbundene Kanten enthält.

Sie können die Option Tangentenkette deaktivieren, wenn Sie keine tangential verbundenen Kanten einbeziehen möchten.

Beispiel für Abrundungen

Wenn Sie mit einem Körper beginnen und einen Abrundungsvorgang wie folgt durchführen:

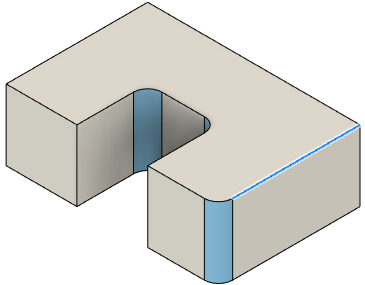

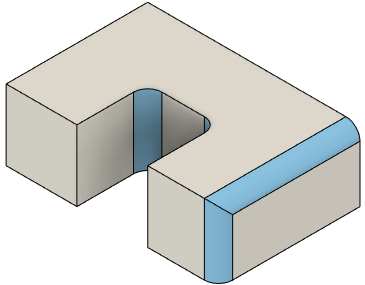

Wenn Tangentenkette deaktiviert ist, wählen Sie jeweils eine einzelne Kante mit dem folgenden Ergebnis für Abrunden aus:

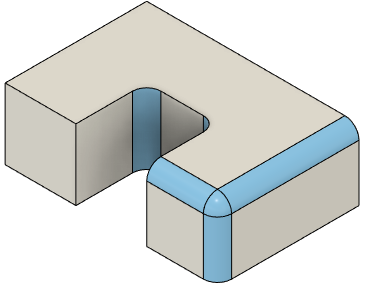

Wenn Tangentenkette aktiviert ist, wählen Sie tangential verbundene Kanten mit dem folgenden Ergebnis für Abrunden aus:

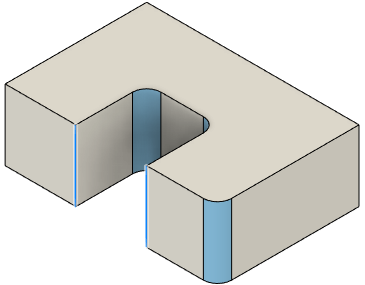

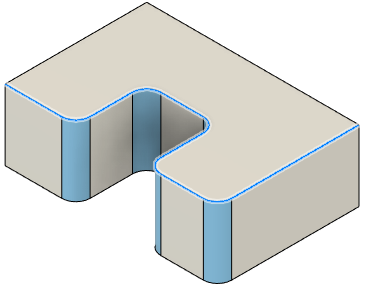

Wenn Sie auf der Zeitachse zurückgehen und dem vorherigen Abrundungsvorgang weitere Kanten hinzufügen:

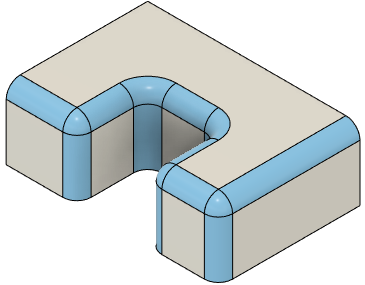

Wenn Sie den späteren Vorgang zum Abrunden erneut ausführen, wird der Auswahlsatz aktualisiert und enthält neue tangential verbundene Kanten mit dem folgenden Ergebnis für Abrunden:

Beispiel Fase

Wenn Sie mit einem Körper beginnen und einen Abrundungsvorgang wie folgt durchführen:

Wenn Tangentenkette deaktiviert ist, wählen Sie jeweils eine einzelne Kante mit dem folgenden Ergebnis für Fasen aus:

Wenn Tangentenkette aktiviert ist, wählen Sie tangential verbundene Kanten mit dem folgenden Ergebnis für Fasen aus:

Wenn Sie auf der Zeitachse zurückgehen und dem vorherigen Abrundungsvorgang weitere Kanten hinzufügen:

Wenn Sie den späteren Vorgang zum Fasen erneut ausführen, wird der Auswahlsatz aktualisiert und enthält neue tangential verbundene Kanten mit dem folgenden Ergebnis für Fasen:
