Erstellen eines Absatzes

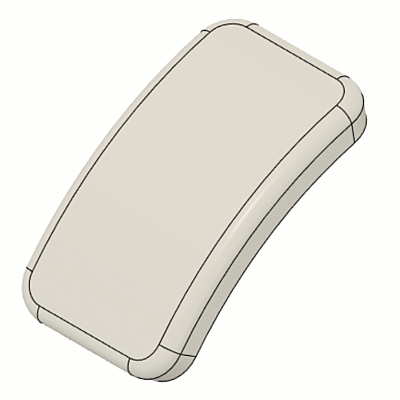

Erfahren Sie, wie Sie mit dem Werkzeug Absatz ein Absatzelement erstellen, das den gesamten Volumenkörper schneidet und einen flachen Bereich bildet, der für andere Elemente oder die Platzierung anderer Komponenten in einer Konstruktion in Fusion verwendet werden kann.
Diese Funktion ist Teil einer Erweiterung. Erweiterungen bieten eine flexible Möglichkeit, um auf zusätzliche Funktionen in Fusion zuzugreifen. Mehr erfahren.
Wählen Sie im Werkzeugkasten Kunststoff > Erstellen > Absatz
aus.Das Dialogfeld Absatz wird angezeigt.
Wählen Sie im Ansichtsbereich geschlossene Skizzierprofile und einen Volumenkörper aus, um einen Absatz zu erstellen.
Eine Vorschau der einzelnen von Ihnen platzierten Absatzelemente wird im Ansichtsbereich angezeigt.
Optional: Kehren Sie das Absatzelement am ausgewählten Skizzenprofil um.
Geben Sie den Abstand für den Versatz der Position des Absatzelements von der Absatzebene an.
Geben Sie die Stärke der Absatzwand an.
Aktivieren Sie das Kontrollkästchen Seite 1, um die Stärke auf einer Seite des Skizzenprofils zu versetzen.
Geben Sie den Wert für den Verjüngungswinkel für Seite 1 des Absatzelements an.
Aktivieren Sie das Kontrollkästchen Seite 2, um die Stärke auf einer Seite des Skizzenprofils zu versetzen.
Wählen Sie einen Grenztyp aus, und passen Sie die zugehörigen Einstellungen an:
- Alle: Extrudiert den Absatz durch den ausgewählten Körper.
- Auf Objekt: Extrudiert den Absatz aus dem Skizzenprofil zu einem Körper, einer Fläche oder einer Ebene, den/die Sie auswählen.
Verwenden Sie ggf. die erweiterten Optionen, um die Erstellung unerwünschter Bohrungen zu steuern:
- Obere Flächen: Wählen Sie die oberen Flächen des Volumenkörpers aus, um Bereiche anzugeben, in denen das Absatzelement erstellt werden soll.
- Stutzen: Entfernt einen unerwünschten Bereich, der sich aus dem Volumenkörper heraus erstreckt.
Klicken Sie auf OK.
Das Absatzelement wird erstellt und auf dem Volumenkörper im Ansichtsbereich angezeigt.
Tipps
- Weisen Sie den Komponenten, die die Körper enthalten, eine Kunststoffregel zu, wenn das Absatzelement einige Bemaßungen von der Kunststoffregel übernehmen soll.
