Erstellen einer Rippe

Erfahren Sie, wie Sie mit dem Werkzeug Rippe ein dünnes Element aus einem offenen Skizzenprofil in einer Richtung parallel zur Skizzierebene erstellen, extrudiert auf die nächstliegenden Flächen auf einem Volumenkörper in Fusion.

1. Klicken Sie im Werkzeugkasten auf Volumenkörper > Erstellen > Rippe .

   Das Dialogfeld Rippe wird angezeigt.

2. Wählen Sie im Ansichtsbereich ein offenes Skizzenprofil aus, das als Profil verwendet werden soll.

3. Wählen Sie im Dialogfeld eine Stärkenrichtung aus:

   • Symmetrisch: Extrudiert die Hälfte des Werts für die Stärke zu jeder Seite des Skizzenprofils.
   • Eine Seite: Extrudiert den Wert für die gesamte Stärke zu einer Seite des Skizzenprofils.

4. Wählen Sie eine Startoption aus:

   • Von oben: Misst ausgehend von oben die Stärke.
   • Von unten: Misst ausgehend von unten die Stärke.

5. Geben Sie den Wert für Stärke an, um die Rippe lotrecht zur Skizzierebene zu extrudieren:

   • Ziehen Sie im Ansichtsbereich den Drehmanipulator-Griff für Abstand.
   • Oder geben Sie einen genauen Wert an.

6. Wählen Sie einen Grenztyp aus, und passen Sie dann die zugehörigen Einstellungen an:

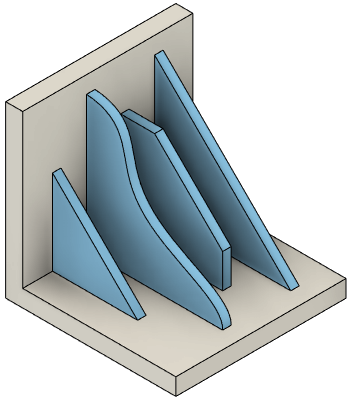

   • Auf Nächsten: Extrudiert die Rippe aus dem Skizzenprofil zu den nächstliegenden Flächen auf einem Volumenkörper.
   • Abstand: Extrudiert die Rippe aus dem Skizzenprofil auf eine angegebene Tiefe.

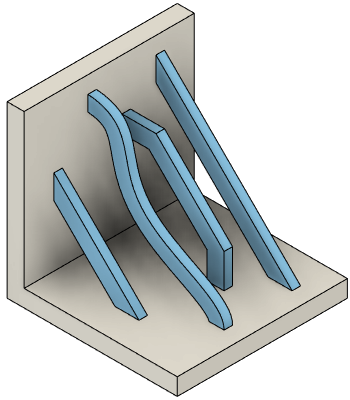

     • Tiefe: Geben Sie den Abstand zum Extrudieren der Rippe parallel zur Skizzierebene zu den nächstliegenden Flächen auf einem Volumenkörper an.

7. Optional: Wenden Sie eine Verjüngung und Abrundungen auf das Rippenelement an:

   Fusion Design Extension

   Diese Funktion ist Teil einer Erweiterung. Erweiterungen bieten eine flexible Möglichkeit, um auf zusätzliche Funktionen in Fusion zuzugreifen. Mehr erfahren.

   • Geben Sie einen Wert für den Verjüngungswinkel an.
   • Wählen Sie eine Ebene oder Fläche zum Definieren der Zugrichtung Verjüngung aus.
   • Klicken Sie auf Zugrichtung umkehren, um die Zugrichtung der Verjüngung umzukehren.
   • Geben Sie einen Wert für den Abrundungsradius an, um Abrundungen auf die Basis des Rippenelements anzuwenden.

8. Klicken Sie auf OK.

Das Rippenelement wird in eine Richtung parallel zur Skizzierebene extrudiert und im Ansichtsbereich auf dem Volumenkörper angezeigt.

Tipps

• Klicken Sie auf das Symbol Umkehren, um die Richtung umzukehren, in die die Rippe extrudiert wird.
