Erstellen einer 3D-Schnittansicht

Erfahren Sie, wie Sie mit der Schnittanalyse eine Ansicht erstellen, die durch alle sichtbaren Objekte in einer Konstruktion schneidet, um Details im Inneren und verdeckte Elemente in einer Fusion-Konstruktion anzuzeigen.

Erstellen einer Schnittanalyse

1. Wählen Sie im Werkzeugkasten Prüfen > Schnittanalyse aus.

   Das Dialogfeld Schnittanalyse wird angezeigt.

2. Wählen Sie im Ansichtsbereich ein planares Objekt aus, um die Schnittebene zu definieren.

3. Passen Sie die Manipulatorgriffe für Abstand und Winkel an, um die Schnittebene auszurichten, oder geben Sie bestimmte Werte ein.

4. Optional: Klicken Sie auf Umkehren, um die anzuzeigende Seite zu wechseln.

5. Optional: Passen Sie die Querschnittsfarbe an:

   • Von Komponente: Verwendet die Farbe jeder Komponente zum Schattieren der Schnittebene.
   • Benutzerdefiniert: Verwendet eine ausgewählte Farbe zum Schattieren der Schnittebene.
     • Benutzerdefinierte Farbe: Klicken Sie auf das Farbmuster, und wählen Sie dann eine Farbe aus, oder geben Sie einen bestimmten RGB-Wert ein.

6. Optional: Deaktivieren Sie Schraffur anzeigen, um das diagonale Schraffurmuster auszublenden, das auf den Flächen angezeigt wird, auf denen die Schnittebene die Schnittanalyse erstellt.

7. Klicken Sie auf OK.

Im Browser wird das Ergebnis der Schnittanalyse im Ordner Analyse angezeigt. Die Schnittanalyse wirkt sich auf alle Komponenten aus, die geschnitten werden, während sie angezeigt wird.

Ein- oder Ausblenden einer Schnittanalyse

1. Erweitern Sie im Browser den Ordner Analyse.
2. Klicken Sie auf das Sichtbarkeitssymbol neben der Schnittanalyse, die Sie ein- oder ausblenden möchten.
   • Die Sichtbarkeit ist aktiviert.
   • Die Sichtbarkeit ist deaktiviert.

Die Schnittanalyse wird im Ansichtsbereich ein- oder ausgeblendet.

Bearbeiten einer Schnittanalyse

1. Erweitern Sie im Browser den Ordner Analyse.
2. Klicken Sie mit der rechten Maustaste auf die Schnittanalyse und dann auf Bearbeiten.
3. Passen Sie im Dialogfeld den Auswahlsatz und die Einstellungen an.
4. Klicken Sie auf OK.

Löschen einer Schnittanalyse

1. Erweitern Sie im Browser den Ordner Analyse.
2. Klicken Sie mit der rechten Maustaste auf die Schnittanalyse und dann auf Löschen.

Die Schnittanalyse wird aus dem Browser gelöscht und wirkt sich nicht mehr auf die Komponenten im Ansichtsbereich aus.

Tipps

• Mithilfe einer Schnittanalyse können Sie die inneren Details einer Konstruktion anzeigen.

• Erstellen Sie mehrere Schnittanalysen, und passen Sie dann ihre Sichtbarkeit im Browser an, um zwischen ihnen zu wechseln.

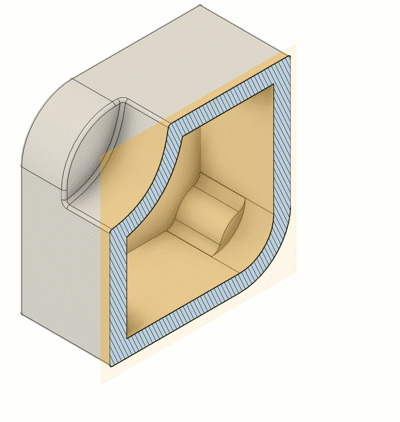

• Die Option Querschnittsfarbe ist vorgabemäßig auf Von Komponente festgelegt und zeigt die nach Komponente codierte Querschnittsfarbe an. Legen Sie die Option auf Benutzerdefiniert fest, um die gesamte Schnittansicht in eine von Ihnen angegebene Farbe umzuwandeln.

• Verwenden Sie Umkehren, um die Schnittansicht an der Schnittebene umzukehren.
